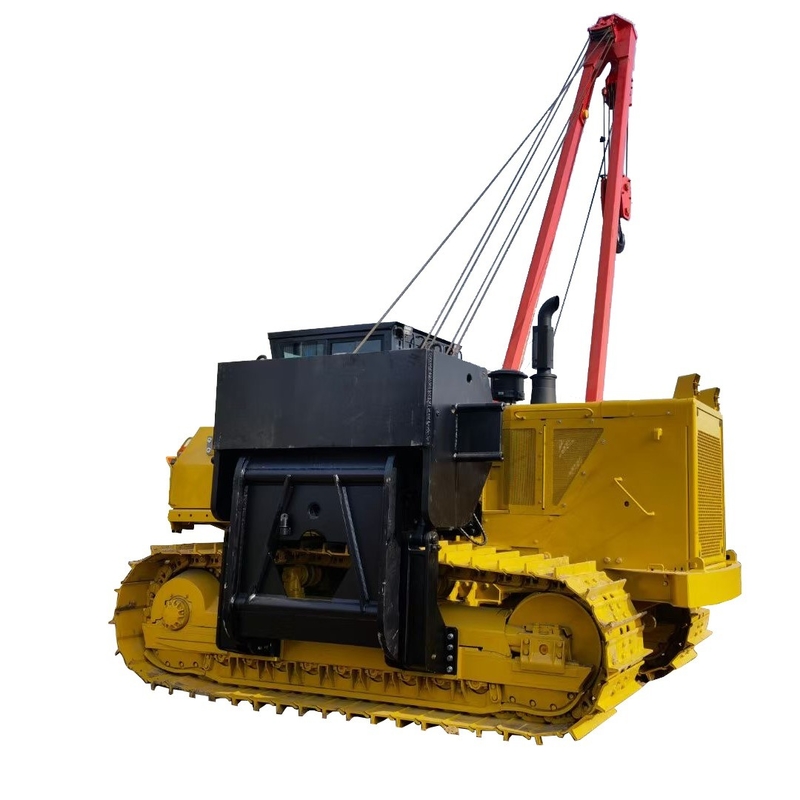

Bouw van pijpleidingen vereenvoudigd met WINOO's 25 ton hydraulische transmissiepijpleider

Productgegevens

Plaats van herkomst: Jiangsu, China

Merknaam: WINCOO

Betaling en verzendvoorwaarden

Prijs: $205,800.00/sets 1-99 sets

Vind de beste prijs
Markeren:
conditie:
Nieuw
Garantie:
1 jaar
Toepasselijke industrieën:
Vervaardigingsbedrijf, bouwwerkzaamheden
Gewicht (KG):
22000
Showroom Locatie:
Geen
Video uitgaande inspectie:
Verstrekt
Machinery Test Report:
Geleverd
Tipe in de handel brengen:
Gewoon product
Garantie voor kerncomponenten:
1 jaar
Kerncomponenten:
PLC, motor, motor, pomp
Unieke verkooppunten:
Hoge bedrijfsdoeltreffendheid
Productnaam:
Pijpenlegger
Sollicitatie:
De machines van de pijpleidingsbouw
Naverkoopservice:
Video-ondersteuning
conditie:
Nieuw
Garantie:
1 jaar
Toepasselijke industrieën:
Vervaardigingsbedrijf, bouwwerkzaamheden
Gewicht (KG):
22000
Showroom Locatie:
Geen
Video uitgaande inspectie:
Verstrekt
Machinery Test Report:
Geleverd
Tipe in de handel brengen:
Gewoon product
Garantie voor kerncomponenten:
1 jaar
Kerncomponenten:
PLC, motor, motor, pomp
Unieke verkooppunten:
Hoge bedrijfsdoeltreffendheid
Productnaam:
Pijpenlegger
Sollicitatie:
De machines van de pijpleidingsbouw
Naverkoopservice:
Video-ondersteuning
Bouw van pijpleidingen vereenvoudigd met WINOO's 25 ton hydraulische transmissiepijpleider

Wincoo Engineering Co., Ltd

Wincoo Engineering Co., Ltd (Wincoo) houdt zich bezig met het brengen van de meest geschikte oplossingen/apparatuur voor klant, fabrikanten, EPC/C -bedrijven op pijpfabricage, tankconstructie, pijpleidingconstructie, industriële productielijnen, schone energieproject en ander industrieel veld.
Bouw van pijpleidingen vereenvoudigd met WINOO's 25 ton hydraulische transmissiepijpleider 0
HGY Pipelayer wordt voornamelijk gebruikt voor pijpstakingsactiviteiten bij de constructie van de pijpleiding, zoals pijptransport, pijp leggen, monteren en geul. Het Pipelayer -chassis is een speciaal hydraulisch chassis voor ontwikkeld op basis van volwassen graafmachine chassistechnologie. Het reizende systeem hanteert de hydrostatische transmissiemodus, met kleine impact op start en stop, en kan in-situ besturing realiseren; Het hefsysteem hanteert volledige hydraulische transmissie, met stabiele transmissie en goede micro -bewegingsprestaties. In vergelijking met de traditionele bulldozer chassis pipelayer heeft het duidelijke technische en applicatievoordelen.
HGY Pipelayer kan zich aanpassen aan de werkomgeving van - 20 ℃ ~ + 50 ℃, de hoogte onder 3000m, de omgeving met minder dan 5% zand en stof in de lucht en allerlei weer zoals regen, sneeuw en mist; Veilig en betrouwbaar kunnen werken op een oprit van 30 °.
HGY Pipelayer heeft een redelijk ontwerp, compacte structuur, eenvoudige verzending, overdracht en transport, en kan de
Vereisten voor spoorwegtransport en zelfcrawling plat transport van trailer. Pas aan aan de bouwplaats en de algemene verkeersoperatie.

Bouw van pijpleidingen vereenvoudigd met WINOO's 25 ton hydraulische transmissiepijpleider 1
Bouw van pijpleidingen vereenvoudigd met WINOO's 25 ton hydraulische transmissiepijpleider 2
1, chassis kont
2, tillend kont
3, taxi -kont
4, motorische kont
5, tegengewicht kont
6, hydraulisch systeem kont
Productparameters
Model
HGY20
HGY40
HGY70
HGY90
Max.lifting capaciteit
25t
45.7T
70t
90T
Nominale hefcapaciteit
21.25t
38.25T
59.5T
76.5t
Bedieningsgewicht (ongeveer)
22T
35T
49T
55T
Verzendingoverzicht Dimensie voor hoofdapparatuur (L*W*H)
4150 × 3050 × 3250 (mm)
4855 × 3384 × 3270 (mm)
5630 × 3400 × 3540 (mm)
5630 × 3436 × 3540 (mm)
Verzendgewicht voor hoofdapparatuur
21.5t
26T
37.5t
38.9t
Gemiddelde gronddruk
76.4kpa
85.2kpa
87.3kpa
86.6kpa
Min. Ground Clearance
480 mm
490 mm
550 mm
550 mm
Max.Gradeabiliteit
25 °
25 °
25 °
25 °
Toepasselijke omgeving
-50ºC ~+65ºC
-50ºC ~+65ºC
-50ºC ~+65ºC
-50ºC ~+65ºC
Motor
Model
Shangchai sv11cb
Cummins NT855-C280
Cummins NT855-C280
Cummins NT855-C280
Nominale kracht
120 kW
169 kW
239 kW
257 kW1850rpm
Nominale roterende snelheid
1850rpm
2000rpm
2000rpm
2000rpm
Loopsysteem
Werkmodus
Joystick
Joystick
Joystick
Joystick
Theoretische snelheid
Vooruit
(Shift2)
3.29/5.28 km/h
3.6/6,6 km/h
3.6/6,6 km/h
3.6/6,6 km/h
Achteruit
(Shift2)
4.28/7.59 km/h
4.3/7,7 km/h
4.4/7,8 km/h
4.4/7,8 km/h
Lengte van spoor op de grond
2635 mm
3050 mm
3620 mm
3620 mm
Breedte
560 mm
660 mm
760 mm
760 mm
Aantal trackrollers
7 × 2
7 × 2
9 × 2
9 × 2
Kraansysteem
Bereikvorm
Het luffende vorm van de draadtouw
Het luffende vorm van de draadtouw
Het luffende vorm van de draadtouw
Het luffende vorm van de draadtouw
Werkmodus
De hydraulische regelkamer
De hydraulische regelkamer
De hydraulische regelkamer
De hydraulische regelkamer
Kraanlink
De lengte van de kraanverbinding
6000 mm
7500/8500 mm
7600/8600 mm
8600/9600 mm
Max tillenhoogte
4909 mm
6100/7050 mm
6100/7050 mm
7050/9600 mm
De kraanverbinding luifthoek
0 ~ 85 °
0 ~ 86 °
0 ~ 86 °
0 ~ 86 °
Haaksnelheid (zes tot acht keer)
0 ~ 12.0m/min
0 ~ 6.2 m/min
0 ~ 7,0 m/min
0 ~ 7,0 m/min
Verhoging van de tijd (vier tot vijf keer)
25s
20s
32S
40s
Productfuncties

I. Chassis -assemblagefuncties

1, hanteer de hydraulische graafmachine chassistechnologie, speciaal chassis met een hoge sterkte pipelaag, met betrouwbare kwaliteit.
2, drie rib- of dubbele rib -crawler, negen groepen ondersteunende wielen en de maximale klimhoek van 30 °.
3, de hoofdpomp, de zware motor en reizende motor nemen het Duitse Rexroth -merk over om de betrouwbare werking van het hydraulische systeem van het hele voertuig te waarborgen.
4, de hoofdklep hanteert de volledige oplossing voor elektrische besturing, die soepel kan werken en een nauwkeurige optimalisatie kan realiseren.
5, hanteer een hoge sterkte verbindingsstructuur tussen het wandelframe en het voertuigframe om ervoor te zorgen dat de hele machine voldoende stijfheid heeft tijdens het tillen.
6, met een verhoogd meterontwerp, waardoor de stabiliteit van de hele machine wordt verbeterd, geschikter voor de conditie van de zijlaad.
7, 9 Ondersteunende rollen worden aan elke kant verdeeld, met een grote lagercapaciteit, hoge temperatuurweerstand en aanpassingsvermogen aan de harde werkconditie.
Bouw van pijpleidingen vereenvoudigd met WINOO's 25 ton hydraulische transmissiepijpleider 3
Bouw van pijpleidingen vereenvoudigd met WINOO's 25 ton hydraulische transmissiepijpleider 4
Bouw van pijpleidingen vereenvoudigd met WINOO's 25 ton hydraulische transmissiepijpleider 5

II.Veilig en betrouwbaar remmen van het rijsysteem

1, neem de hydrostatische transmissiemodus aan, met kleine impact in start en stop, en kan in-situ besturing realiseren.
2, wanneer de operator de rijhendel vrijgeeft, wordt de rem van de rijmotor automatisch gesloten om de parkeerveiligheid te garanderen.
3, door middel van high-speed en lage snelheidsuitrusting, kan een hoge snelheidsbeweging en kruip met lage snelheid bereiken.

Iii.Volledige veiligheidsapparaten om te zorgen voor het tillen van veiligheid

1 kan het elektro-hydraulische boomgrensapparaat de heflimietpositie van de boom betrouwbaar beperken, om te voorkomen dat het ongeval van het trekken en buigen van de boom wordt gebogen.
2, het anti-overwikkelingsapparaat van de haak voorkomt dat de haak voorbij de limietpositie stijgt, om te voorkomen dat het touw van de haak en het staaldraad wordt beschadigd.
3 Zorgt de veilige laadindicator (koppelbegrenzer) ervoor dat de apparatuur altijd werkt binnen de nominale belasting en zorgt voor de veiligheid van personeel en apparatuur.
Bouw van pijpleidingen vereenvoudigd met WINOO's 25 ton hydraulische transmissiepijpleider 6
Bouw van pijpleidingen vereenvoudigd met WINOO's 25 ton hydraulische transmissiepijpleider 7
Bouw van pijpleidingen vereenvoudigd met WINOO's 25 ton hydraulische transmissiepijpleider 8
Bouw van pijpleidingen vereenvoudigd met WINOO's 25 ton hydraulische transmissiepijpleider 9

IV.Motor

1, neem Cummins -motor aan, uitgerust met een uniek PT -brandstofsysteem en turbolader.
2, Cummins -motor met veel voor de hand liggende voordelen, bijv. Lichtgewicht, hoog vermogen, groot koppel, laag brandstofverbruik en eenvoudig onderhoud.
Bouw van pijpleidingen vereenvoudigd met WINOO's 25 ton hydraulische transmissiepijpleider 10
Bouw van pijpleidingen vereenvoudigd met WINOO's 25 ton hydraulische transmissiepijpleider 11

V.Central Slewing Support -mechanisme

1, Hoge betrouwbaarheid van het centrale mechanisme van de Slewing Support.
2, neem speciale versterkte sleepsteun aan, die een groter koppel en belasting kan dragen.

Vi.Lefsysteem

1, het hefsysteem hanteert volledige hydraulische transmissie, met stabiele transmissie en goede micro -bewegingsprestaties.
2, de luffende lier en kronkelende lier worden aangedreven door lage snelheid hoge koppelmotor; De lier is uitgerust met normaal gesloten rem om te zorgen voor betrouwbare zelfvergrendeling van luffing en lier.
3, de motorolie-inlaat van luffende lier en kronkelende lier is uitgerust met hoogwaardige balansklep geproduceerd door America Sun Company om ervoor te zorgen dat er geen vrije val is onder de nominale belasting.
4, neem het luffing van de staaldraad over en de start- en stop -impact kan worden verminderd door het gebruik van meervoudige renteverschilblok, met een betere micro -regeling.
Bouw van pijpleidingen vereenvoudigd met WINOO's 25 ton hydraulische transmissiepijpleider 12

Vii.Eenvoudige en handige werking

1 neemt de hele machine de volledig elektrische besturingsoplossing aan om de tillen en roteren vanuit meerdere hoeken te optimaliseren, met snelle opstartrespons, licht, flexibele en betrouwbare werking.
2, het hefsysteem regelt de giekuitbreiding en haakhefactie via een universele elektrische besturingspiloothandgreep, het Italië -HC -merk.
3, de platformrotatie wordt geregeld door een elektrische piloothandgreep, flexibel en betrouwbaar.
4, de perfecte combinatie van elektronische pilootregeling en hydraulische transmissie, met twee controlemodi van snelle en microbeweging, zorgt ervoor dat de hefbewerking een superieure microbeweging heeft en de nauwkeurigheid van de microbeweging is 2 mm onder goede staat.

Viii.Sterke aanpassing abilit

In staat zijn om te werken in de omgeving van - 20 ℃ ~ + 50 ℃, hoogte onder 3000 m en hoog stof.

Ix.Humanisatie van de bedieningsruimte

1, operatiecabine met ruime ruimte en brede visie; Hydraulische schok-absorberende en gesuspendeerde stoelen aannemen; comfortabeler rijden.
2, het hydraulische systeem hanteert de pilootbesturingsmodus, stabiel en betrouwbaar.
3, uitgerust met airconditioning (luchtkoeler)
Bouw van pijpleidingen vereenvoudigd met WINOO's 25 ton hydraulische transmissiepijpleider 13
