Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Krachtige pijpleger, Bouwwerkers hebben behoefte aan een pijpleger, De bouw vereist een hydraulische buislaag


Voorwaarde:	Nieuw	Garantie:	1 jaar
Toepasselijke sectoren:	Vervaardigingsbedrijf, bouwwerkzaamheden	Gewicht (kg):	22000
Locatie van de showroom:	Geen	Video-uitgaande inspectie:	Voorziening
Verslag van de test van de machine:	Voorziening	Tipe in de handel brengen:	Gewoon product
Garantie voor kerncomponenten:	1 jaar	Kerncomponenten:	PLC, motor, motor, pomp
Unieke verkooppunten:	Hoge bedrijfsdoeltreffendheid	Naam van het product:	Pijpenlegger
Toepassing:	De machines van de pijpleidingsbouw	Naverkoopservice:	Video-ondersteuning

Voorwaarde:	Nieuw
Garantie:	1 jaar
Toepasselijke sectoren:	Vervaardigingsbedrijf, bouwwerkzaamheden
Gewicht (kg):	22000
Locatie van de showroom:	Geen
Video-uitgaande inspectie:	Voorziening
Verslag van de test van de machine:	Voorziening
Tipe in de handel brengen:	Gewoon product
Garantie voor kerncomponenten:	1 jaar
Kerncomponenten:	PLC, motor, motor, pomp
Unieke verkooppunten:	Hoge bedrijfsdoeltreffendheid
Naam van het product:	Pijpenlegger
Toepassing:	De machines van de pijpleidingsbouw
Naverkoopservice:	Video-ondersteuning

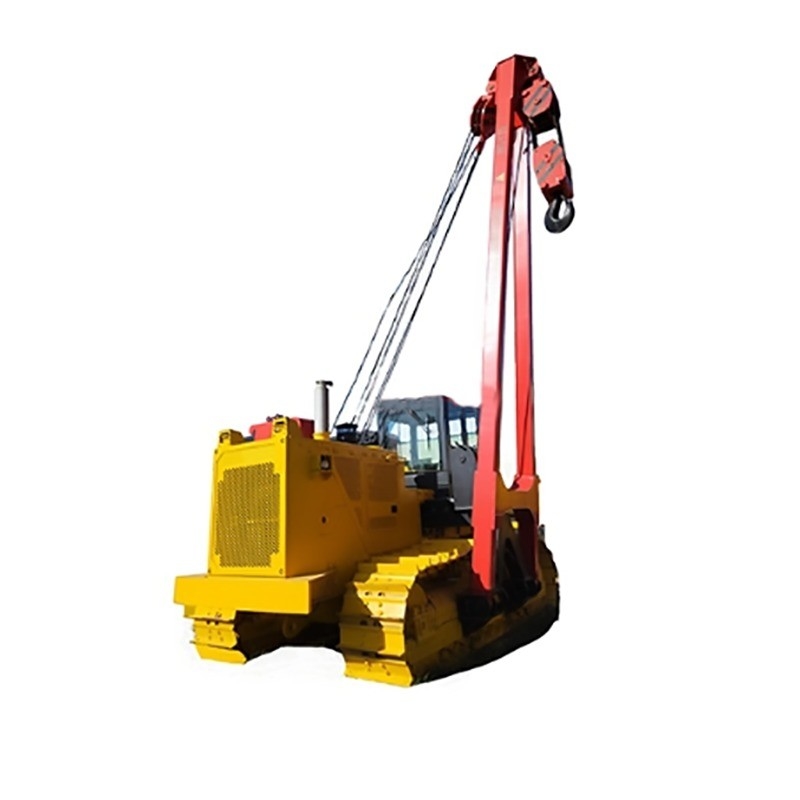

Machine voor het leggen van buizen voor de bouw

WINCOO ENGINEERING CO., LTD.

Wincoo Engineering Co., Ltd (WINCOO) is bezig met het leveren van de meest geschikte oplossingen/apparatuur voor klanten, fabrikanten, EPC/C-bedrijven op het gebied van pijpleiding, tankconstructie,bouw van pijpleidingen, industriële productielijnen, project voor schone energie en ander industrieel gebied.

De HGY-pijpleider wordt voornamelijk gebruikt voor het opheffen van buizen in de pijpleiding, zoals het transport van buizen, het leggen van buizen, de assemblage en het graven.Het chassis van de pijpleider is een speciaal hydraulisch chassis voor ontwikkeld op basis van volwassen graafmachine chassis technologieHet rijsysteem heeft een hydrostatische transmissie, met een geringe impact op start en stop, en kan in situ sturen.met een stabiele transmissie en een goede micro-bewegingsprestatieIn vergelijking met de traditionele bulldozer heeft het duidelijke technische en toepassingsvoordelen.

HGY Pipelayer kan zich aanpassen aan de werkomgeving van - 20 °C ~ + 50 °C, de hoogte onder 3000m, de omgeving met minder dan 5% zand en stof in de lucht en alle soorten weer zoals regen,sneeuw en mist; in staat zijn om veilig en betrouwbaar te werken op een 30°-rampe.
HGY-pijpleider heeft een redelijk ontwerp, compacte structuur, gemakkelijke verzending, overdracht en transport en kan voldoen aan de eisen van de
de eisen van het spoorwegvervoer en het vervoer van zelfkruipende platte aanhangwagens.

1Chassis Ass.
2, Lifting Ass
3Taxi-achtersteek.
4Motor-Abs.
5Tegengewicht kont
6, Hydraulisch systeem

Productparameters

Model					HGY20	HGY40	HGY70	HGY90
Max.hefcapaciteit					25 t	45.7t	70 t	90 t
Nominaal hefvermogen					21.25t	38.25t	59.5t	76.5t
Werkgewicht (ca.)					22 t	35 t	49 t	55 t
Dimensies van de scheepvaartlijnen voor de hoofdapparatuur ((LWH)					4150 × 3050 × 3250 (mm)	4855 × 3384 × 3270 (mm)	5630 × 3400 × 3540 (mm)	5630 × 3436 × 3540 (mm)
Verzendgewicht voor hoofdapparatuur					21.5t	26 t	37.5t	38.9t
Gemiddelde bodemdruk					76.4KPa	85.2KPa	87.3KPa	86.6KPa
Min. grondvrijheid					480 mm	490 mm	550 mm	550 mm
Max.afwisselbaarheid					25°	25°	25°	25°
Toepasselijke omgeving					-50 °C ~ + 65 °C	-50 °C ~ + 65 °C	-50 °C ~ + 65 °C	-50 °C ~ + 65 °C
Motor	Model			SHANGCHAI SV11CB	CUMMINS NT855-C280	CUMMINS NT855-C280	CUMMINS NT855-C280
		Nominaal vermogen			120 kW	169 kW	239 kW	257 kW1850 tpm
		Nominale toerental			1850 tpm	2000 tpm	2000 tpm	2000 tpm
Loopsysteem	Operatiemodus			Joystick	Joystick	Joystick	Joystick
		Theoretische snelheid	Voorwaarts (verschil 2)	3.29/5.28 km/u	3.6/6.6 km/u	3.6/6.6 km/u	3.6/6.6 km/u
		Theoretische snelheid		Achteruit (verschil 2)	4.28/7.59 km/u	4.3/7.7 km/u	4.4/7.8 km/u	4.4/7.8 km/u
		Lengte van het spoor op de grond			2635 mm	3050 mm	3620 mm	3620 mm
		Spoorwijdte			560 mm	660 mm	760 mm	760 mm
		Aantal spoorrollers			7x2	7x2	9x2	9x2
Kraansysteem	Bereikvorm			Het draadtouwluffingsformulier	Het draadtouwluffingsformulier	Het draadtouwluffingsformulier	Het draadtouwluffingsformulier
		Werkwijze			De hydraulische bedieningshandgreep	De hydraulische bedieningshandgreep	De hydraulische bedieningshandgreep	De hydraulische bedieningshandgreep
		Kraanband	De lengte van de kraan	6000 mm	7500/8500 mm	7600/8600 mm	8600/9600 mm
		Kraanband		Maximale hefhoogte	4909 mm	6100/7050 mm	6100/7050 mm	7050/9600 mm
		De kraan schakel luffing hoek			0 tot 85°	0 tot 86°	0 tot 86°	0 tot 86°
		Hoek snelheid ((zes tot acht keer)			0~12,0 m/min	0~6,2 m/min	0~7,0 m/min	0~7,0 m/min
		Verhoogtijd ((vier tot vijf keer)			25s	20e	32s	40s

Productkenmerken

I. Kenmerken van het onderstel

1, Neem hydraulische graafmachine chassis technologie, hoge sterkte pijpleider speciaal chassis, met betrouwbare kwaliteit.

2, drie ribben of dubbele ribben, negen groepen dragerwielen en de maximale klimhoek van 30°.

3, De hoofdpomp, de draaimotor en de rijmotor nemen het Duitse merk Rexroth aan om de betrouwbare werking van het hydraulische systeem van het gehele voertuig te garanderen.

4Het hoofdklep neemt een volledige elektrische besturingsoplossing aan, die soepel kan werken en nauwkeurige optimalisatie realiseert.

5, Neem een hoge sterkte verbindingsstructuur aan tussen het loopframe en het voertuigframe om ervoor te zorgen dat de hele machine voldoende stijfheid heeft tijdens het tillen.

6, met een verhoogd profielontwerp, waardoor de stabiliteit van de gehele machine wordt verbeterd, meer geschikt voor de zijdelingse laadconditie.

7, 9 dragende rollen zijn aan elke zijde verdeeld, met grote draagkracht, hoge temperatuurbestendigheid en aanpassingsvermogen voor de harde werkomstandigheden.

II.Veilig en betrouwbaar remmen van het aandrijfsysteem

1, Neem de hydrostatische transmissie modus, met kleine impact in start en stop, en kan in situ sturen realiseren.
2Wanneer de bediener de aandrijflijn loslaat, wordt de rem van de aandrijvingsmotor automatisch gesloten om de parkeerveiligheid te waarborgen.
3, kan door middel van hogesnelheids- en laagesnelheidsverschakeling hogesnelheidsbeweging en lage snelheid bereiken.

III.Volledige veiligheidsinrichtingen om de veiligheid van het tillen te waarborgen

1, kan de elektro-hydraulische boom limiet apparaat betrouwbaar beperken van de hefgrens positie van de boom, om het ongeval van het trekken en buigen van de boom te voorkomen.

2, De anti-overdraaiingsinrichting van de haak voorkomt dat de haak boven de grenspositie stijgt, om te voorkomen dat de haak en het staaldraad touw worden beschadigd.

3, De veiligheidsbelastingindicator (koppelbegrenzer) zorgt ervoor dat de apparatuur altijd binnen de nominale belasting werkt en zorgt voor de veiligheid van personeel en apparatuur.

IV.Motor

1, Neem Cummins motor, uitgerust met unieke PT brandstof systeem en turbolader.

2, Cummins motor met vele duidelijke voordelen,bijv. lichtgewicht, hoog vermogen, groot koppel, laag brandstofverbruik en eenvoudig onderhoud.

V.Centrale draaimechanisme

1, hoge betrouwbaarheid van het centrale draaimechanisme.

2, Neem speciale versterkte draaibare steun, die groter koppel en belasting kan dragen.

VI.Liftsystem

1Het hefsysteem heeft een volledige hydraulische transmissie, met een stabiele transmissie en een goede micro-bewegingsprestatie.

2, De lier en de lier worden aangedreven door een motor met een hoog koppel met een lage snelheid; de lier is voorzien van een normaal gesloten rem om een betrouwbare zelfvergrendeling van lier en lier te garanderen.

3, De motorolie-inlaat van de luffingwinch en de wikkelingwinch is uitgerust met een hoogwaardige balansklep die door de firma America SUN is geproduceerd om ervoor te zorgen dat er geen vrije val onder de nominale belasting is.

4, Neem staaldraad touw luffing, en de start en stop impact kan worden verminderd door het gebruik van meervoudige snelheid katrol blok, met een betere micro controle.

VII.Eenvoudige en handige bediening

1, De hele machine neemt de volledig elektrische besturingsoplossing aan om het tillen en draaien vanuit meerdere hoeken te optimaliseren, met een snelle startrespons, lichte, flexibele en betrouwbare werking.

2Het hefsysteem regelt de boomverlenging en de haak opheffing door middel van een universele elektrische piloothandgreep, merk Italia HC.

3De rotatie van het platform wordt bestuurd door een elektrische pilootgreep, flexibel en betrouwbaar.

4, De perfecte combinatie van elektronische pilootbesturing en hydraulische transmissie, met twee besturingsmodi van snelle en microbeweging, zorgt ervoor dat de hefoperatie superieure microbeweging heeft,en de micro-bewegingsnauwkeurigheid is 2 mm onder goede omstandigheden.

VIII.Sterk aanpassingsvermogen

In staat zijn om te werken in een omgeving met een temperatuur van - 20 °C ~ + 50 °C, een hoogte van minder dan 3000 m en een hoog stofgehalte.

IX.Humanisatie van de ruimte voor operaties

1, bedieningscabine met ruime ruimte en een breed zicht; gebruik van hydraulische schokdemperende en ophangende stoelen; comfortabeler rijden.

2Het hydraulische systeem is stabiel en betrouwbaar.

3, Uitgerust met airconditioning (Air cooler)

Productfoto's

Wincoo Engineering Co., Ltd (WINCOO) is bezig met het leveren van de meest geschikte oplossingen/apparatuur voor klanten, fabrikanten, EPC/C-bedrijven op het gebied van pijpleiding, tankbouw,bouw van pijpleidingenDe Commissie heeft de Commissie verzocht om een verslag uit te brengen over de tenuitvoerlegging van de richtlijnen van de Raad betreffende de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing.

Onze diensten en kracht
We hebben de mogelijkheid om haalbare oplossingen te bieden om klanten te ondersteunen om een kortere uitvoering van het project te krijgen.Minder kosten per man-uur en efficiëntere bouw-/fabricatiemethode en betere kwaliteit tijdens de bodfase van het project.

Gebaseerd op de beschikbaarheid van de faciliteit/ruimte van de klant, zijn wij in staat om overeenkomstige configuraties te bestuderen/ontwerpen en te presenteren op basis van projectschema, kwaliteit,kosten en productiviteit om te garanderen dat het productiesnelheidsgraad voldoet aan de projectvereisten.

Om de uitvoering van het project te ondersteunen, staan wij altijd klaar om als brandweermannen te werken om snel materiaal te leveren voor het project, van verschillende verbruiksartikelen, gereedschappen, apparatuur/machines tot speciale goederen.Met flexibiliteit, zijn we ook blij om te presteren als inkoopagent in China om de vereiste leveringsbronnen te zoeken.
