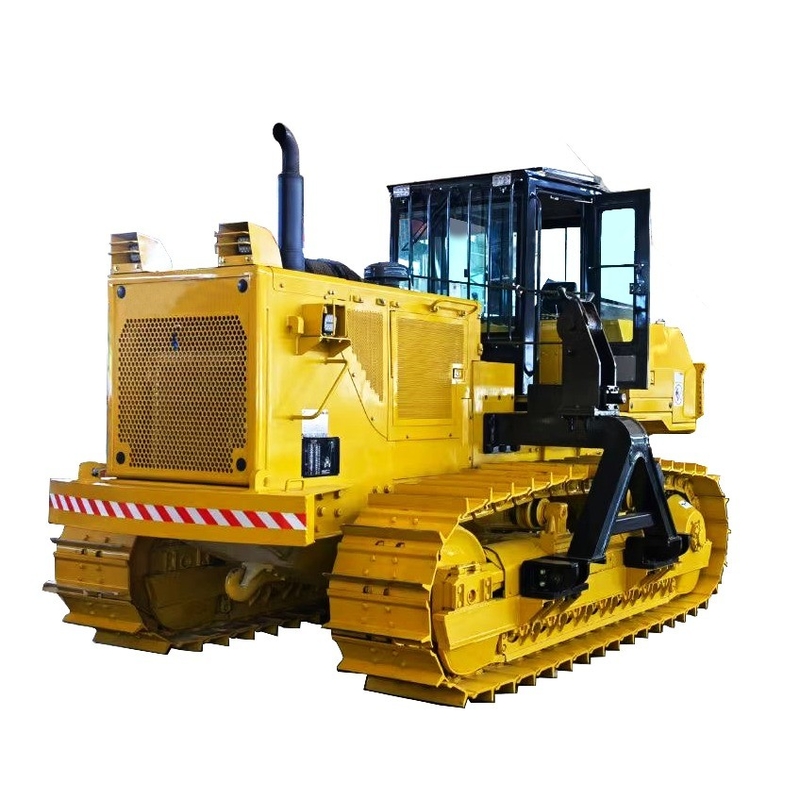

70 ton hogesnelheid energiebesparende zijdelingse boombuislaag gemakkelijk te bedienen

Productgegevens

Plaats van herkomst: Jiangsu, China

Merknaam: WINCOO

Betaling en verzendvoorwaarden

Prijs: $205,800.00/sets 1-99 sets

Vind de beste prijs
Markeren:

Energiebesparende zijdelingse boombuislaag

,

Hoge snelheid zijboombuislaag

,

Makkelijk te bedienen Crawler Pipelayer Machine

conditie:
Nieuw
Garantie:
1 jaar
Toepasselijke sectoren:
Vervaardigingsbedrijf, bouwwerkzaamheden
Gewicht (KG):
22000
Showroom Locatie:
Geen
Video uitgaande inspectie:
Verstrekt
Machinery Test Report:
Geleverd
Tipe in de handel brengen:
Gewoon product
Garantie voor kerncomponenten:
1 jaar
Kerncomponenten:
PLC, motor, motor, pomp
Unieke verkooppunten:
Hoge bedrijfsdoeltreffendheid
Productnaam:
Pijpenlegger
Sollicitatie:
De machines van de pijpleidingsbouw
Naverkoopservice:
Video-ondersteuning
conditie:
Nieuw
Garantie:
1 jaar
Toepasselijke sectoren:
Vervaardigingsbedrijf, bouwwerkzaamheden
Gewicht (KG):
22000
Showroom Locatie:
Geen
Video uitgaande inspectie:
Verstrekt
Machinery Test Report:
Geleverd
Tipe in de handel brengen:
Gewoon product
Garantie voor kerncomponenten:
1 jaar
Kerncomponenten:
PLC, motor, motor, pomp
Unieke verkooppunten:
Hoge bedrijfsdoeltreffendheid
Productnaam:
Pijpenlegger
Sollicitatie:
De machines van de pijpleidingsbouw
Naverkoopservice:
Video-ondersteuning
70 ton hogesnelheid energiebesparende zijdelingse boombuislaag gemakkelijk te bedienen



WINCOO ENGINEERING CO.,LTD
Wincoo Engineering Co., Ltd (WINCOO) houdt zich bezig met het aanbieden van de meest geschikte oplossingen/apparatuur voor klanten, fabrikanten, EPC/C-bedrijven op het gebied van pijpfabricage, tankconstructie, pijpleidingconstructie, industriële productielijnen, projecten voor schone energie en andere industriële gebieden.
70 ton hogesnelheid energiebesparende zijdelingse boombuislaag gemakkelijk te bedienen 0
HGY-pijpenlegger wordt voornamelijk gebruikt voor hijsoperaties met pijpen in pijpleidingconstructie, zoals pijptransport, pijpleggen, montage en sleufgraven. Het chassis van de pijpenlegger is een speciaal hydraulisch chassis dat is ontwikkeld op basis van volwassen technologie voor graafmachinachassis. Het rijsysteem maakt gebruik van hydrostatische transmissie, met een kleine impact bij het starten en stoppen, en kan sturen op de plek zelf; Het hijssysteem maakt gebruik van volledig hydraulische transmissie, met stabiele transmissie en goede microbewegingsprestaties. In vergelijking met de traditionele pijpenlegger met bulldozerchassis heeft het duidelijke technische en toepassingsvoordelen.
HGY Pijpenlegger kan zich aanpassen aan de werkomgeving van -20 ℃ ~ +50 ℃, de hoogte onder de 3000 m, de omgeving met minder dan 5% zand en stof in de lucht en allerlei weersomstandigheden zoals regen, sneeuw en mist; In staat om veilig en betrouwbaar te werken op een helling van 30 °.
HGY-pijpenlegger heeft een redelijk ontwerp, compacte structuur, eenvoudige verzending, overdracht en transport, en kan voldoen aan de
eisen van spoorwegtransport en transport met zelfkruipende platte aanhanger. Aanpassen aan de bouwplaats en algemene wegwerking.
70 ton hogesnelheid energiebesparende zijdelingse boombuislaag gemakkelijk te bedienen 1
70 ton hogesnelheid energiebesparende zijdelingse boombuislaag gemakkelijk te bedienen 2
1, Chassis Ass
2, Hijs Ass
3, Cabine Ass
4, Motor Ass
5, Contragewicht Ass
6, Hydraulisch systeem Ass
Productparameters
Model


HGY20
HGY40
HGY70
HGY90
Max. hefvermogen


25t
45,7t
70t
90t
Nominaal hefvermogen


21,25t
38,25t
59,5t
76,5t
Bedrijfsgewicht (ca.)


22t
35t
49t
55t
Verzendafmetingen voor hoofduitrusting (L*B*H)


4150×3050×3250 (mm)
4855×3384×3270 (mm)
5630×3400×3540 (mm)
5630×3436×3540 (mm)
Verzendgewicht voor hoofduitrusting


21,5t
26t
37,5t
38,9t
Gemiddelde bodemdruk


76,4KPa
85,2KPa
87,3KPa
86,6KPa
Min. bodemvrijheid


480mm
490mm
550mm
550mm
Max. klimvermogen


25°
25°
25°
25°
Toepasselijke omgeving


-50°C ~+65°C
-50°C ~+65°C
-50°C ~+65°C
-50°C ~+65°C
Motor
Model

SHANGCHAI SV11CB
CUMMINS NT855-C280
CUMMINS NT855-C280
CUMMINS NT855-C280

Nominaal vermogen

120KW
169KW
239KW
257KW1850rpm

Nominale rotatiesnelheid

1850rpm
2000rpm
2000rpm
2000rpm
Loopsysteem
Bedrijfsmodus

Joystick
Joystick
Joystick
Joystick

Theoretische snelheid
Vooruit
(versnelling2)
3,29/5,28 km/u
3,6/6,6 km/u
3,6/6,6 km/u
3,6/6,6 km/u


Achteruit
(versnelling2)
4,28/7,59 km/u
4,3/7,7 km/u
4,4/7,8 km/u
4,4/7,8 km/u

Lengte van de rupsband op de grond

2635mm
3050mm
3620mm
3620mm

Rupsbandbreedte

560mm
660mm
760mm
760mm

Aantal rupsrollen

7×2
7×2
9×2
9×2
Kraansysteem
Bereikvorm

De staaldraadtakelvorm
De staaldraadtakelvorm
De staaldraadtakelvorm
De staaldraadtakelvorm

Bedrijfsmodus

De hydraulische bedieningshendel
De hydraulische bedieningshendel
De hydraulische bedieningshendel
De hydraulische bedieningshendel

Kraanverbinding
De lengte van de kraanverbinding
6000mm
7500/8500mm
7600/8600mm
8600/9600mm


Max. hefhoogte
4909mm
6100/7050mm
6100/7050mm
7050/9600mm

De kraanverbinding zwaaihoek

0~85°
0~86°
0~86°
0~86°

Haaksnelheid (zes tot acht keer)

0~12,0m/min
0~6,2 m/min
0~7,0 m/min
0~7,0 m/min

Hef tijd (vier tot vijf keer)

25s
20s
32s
40s
Producteigenschappen

I. Kenmerken van de chassisconstructie


1, Gebruik hydraulische graafmachinachassistechnologie, een zeer sterk speciaal chassis voor pijpenleggers, met betrouwbare kwaliteit.
2, Drie ribben of dubbele ribben rupsband, negen groepen steunwielen en de maximale klimhoek van 30°.
3, De hoofdpomp, zwenkmotor en rijaandrijving gebruiken het Duitse merk Rexroth om de betrouwbare werking van het hydraulische systeem van het hele voertuig te garanderen.
4, De hoofdklep maakt gebruik van een volledig elektrische besturingsoplossing, die soepel kan werken en een nauwkeurige optimalisatie kan realiseren.
5, Gebruik een zeer sterke verbindingsstructuur tussen het loopframe en het voertuigframe om ervoor te zorgen dat de hele machine voldoende stijfheid heeft tijdens het heffen.
6, Met een ontwerp met grotere spoorbreedte, waardoor de stabiliteit van de hele machine wordt verbeterd, meer geschikt voor de zijbelastingsconditie.
7, 9 steunrollen zijn aan elke kant verdeeld, met een grote draagkracht, hoge temperatuurbestendigheid en aanpassingsvermogen aan de zware werkomstandigheden.

70 ton hogesnelheid energiebesparende zijdelingse boombuislaag gemakkelijk te bedienen 3
70 ton hogesnelheid energiebesparende zijdelingse boombuislaag gemakkelijk te bedienen 4
70 ton hogesnelheid energiebesparende zijdelingse boombuislaag gemakkelijk te bedienen 5

II. Veilig en betrouwbaar remmen van het rijsysteem

1, Gebruik hydrostatische transmissie, met een kleine impact bij het starten en stoppen, en kan sturen op de plek zelf.
2, Wanneer de bestuurder de rijhendel loslaat, wordt de rem van de rijaandrijving automatisch gesloten om de parkeerbeveiliging te garanderen.
3, Door te schakelen tussen hoge en lage versnellingen, kan een hoge snelheid en kruipen met lage snelheid worden bereikt.

III. Complete veiligheidsvoorzieningen om de veiligheid bij het hijsen te garanderen

1, Het elektro-hydraulische gieklimietapparaat kan de hefpositie van de giek betrouwbaar beperken om te voorkomen dat de giek wordt getrokken en gebogen.
2, Het anti-overwikkelapparaat van de haak voorkomt dat de haak boven de limietpositie uitstijgt, om te voorkomen dat de haak en de staaldraad beschadigd raken.
3, De Safe Load Indicator (koppelbegrenzer) zorgt ervoor dat de apparatuur altijd binnen de nominale belasting werkt en zorgt voor de veiligheid van personeel en apparatuur.
70 ton hogesnelheid energiebesparende zijdelingse boombuislaag gemakkelijk te bedienen 6
70 ton hogesnelheid energiebesparende zijdelingse boombuislaag gemakkelijk te bedienen 7
70 ton hogesnelheid energiebesparende zijdelingse boombuislaag gemakkelijk te bedienen 8
70 ton hogesnelheid energiebesparende zijdelingse boombuislaag gemakkelijk te bedienen 9

IV. Motor

1, Gebruik Cummins-motor, uitgerust met een uniek PT-brandstofsysteem en turbocharging.
2, Cummins-motor met veel duidelijke voordelen, bijvoorbeeld. lichtgewicht, hoog vermogen, groot koppel, laag brandstofverbruik en eenvoudig onderhoud.
70 ton hogesnelheid energiebesparende zijdelingse boombuislaag gemakkelijk te bedienen 10
70 ton hogesnelheid energiebesparende zijdelingse boombuislaag gemakkelijk te bedienen 11

V. Centraal zwenksteunmechanisme

1, Hoge betrouwbaarheid van het centrale zwenksteunmechanisme.
2, Gebruik speciale versterkte zwenksteun, die een groter koppel en belasting kan dragen.

VI. Hijsysteem

1, Het hijssysteem maakt gebruik van volledig hydraulische transmissie, met stabiele transmissie en goede microbewegingsprestaties.
2, De zwenklier en de wikkelier worden aangedreven door een motor met lage snelheid en hoog koppel; de lier is uitgerust met een normaal gesloten rem om een betrouwbare zelfvergrendeling van zwenken en lier te garanderen.
3, De olie-inlaat van de zwenklier en de wikkelier is uitgerust met een hoogwaardige balansklep geproduceerd door het Amerikaanse bedrijf SUN om ervoor te zorgen dat er geen vrije val is onder de nominale belasting.
4, Gebruik staaldraadtakelen en de impact bij het starten en stoppen kan worden verminderd door het gebruik van een katrolblok met meerdere snelheden, met betere microbesturing.
70 ton hogesnelheid energiebesparende zijdelingse boombuislaag gemakkelijk te bedienen 12

VII. Eenvoudige en gemakkelijke bediening

1, De hele machine maakt gebruik van de volledig elektrische besturingsoplossing om het heffen en draaien vanuit meerdere hoeken te optimaliseren, met een snelle opstartrespons, lichte, flexibele en betrouwbare werking.
2, Het hijssysteem bestuurt de giekverlenging en de haakhefbeweging via een universele elektrische besturingshendel, merk HC uit Italië.
3, De platformrotatie wordt bestuurd door een elektrische bedieningshendel, flexibel en betrouwbaar.
4, De perfecte combinatie van elektronische pilotbesturing en hydraulische transmissie, met twee besturingsmodi van snel en microbeweging, zorgt ervoor dat de hijsoperatie superieure microbeweging heeft en de microbewegingsnauwkeurigheid 2 mm is onder goede omstandigheden.

VIII. Sterk aanpassingsvermogen

In staat om te werken in de omgeving van -20 ℃ ~ +50 ℃, hoogte onder de 3000 m en veel stof.

IX. Vermenselijking van de bedieningsruimte

1, Bedieningscabine met ruime ruimte en breed zicht; gebruik hydraulische schokabsorberende en geveerde stoelen; comfortabeler rijden.
2, Het hydraulische systeem maakt gebruik van de pilotbesturingsmodus, stabiel en betrouwbaar.
3, Uitgerust met airconditioning (Air cooler)
70 ton hogesnelheid energiebesparende zijdelingse boombuislaag gemakkelijk te bedienen 13
