Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Hydraulische pijpleger, Sideboompijp die Machine leggen, Hoge efficiëntie kraanbuislagen


conditie:	Nieuw	conditie:	Nieuw
garantie:	1 jaar	Toepasselijke sectoren:	Vervaardigingsbedrijf, bouwwerkzaamheden
Gewicht (KG):	22000	Showroom Locatie:	Geen
Video uitgaande inspectie:	Geleverd	Machinery Test Report:	Geleverd
Tipe in de handel brengen:	Gewoon product	Garantie op kerncomponenten:	1 Jaar
Kerncomponenten:	PLC, motor, motor, pomp	Unieke verkooppunten:	Hoge bedrijfsdoeltreffendheid
Productnaam:	Pijpenlegger	Sollicitatie:	De machines van de pijpleidingsbouw
Naverkoopservice:	Video-ondersteuning	After-sales service aangeboden:	Video-ondersteuning

conditie:	Nieuw
conditie:	Nieuw
garantie:	1 jaar
Toepasselijke sectoren:	Vervaardigingsbedrijf, bouwwerkzaamheden
Gewicht (KG):	22000
Showroom Locatie:	Geen
Video uitgaande inspectie:	Geleverd
Machinery Test Report:	Geleverd
Tipe in de handel brengen:	Gewoon product
Garantie op kerncomponenten:	1 Jaar
Kerncomponenten:	PLC, motor, motor, pomp
Unieke verkooppunten:	Hoge bedrijfsdoeltreffendheid
Productnaam:	Pijpenlegger
Sollicitatie:	De machines van de pijpleidingsbouw
Naverkoopservice:	Video-ondersteuning
After-sales service aangeboden:	Video-ondersteuning

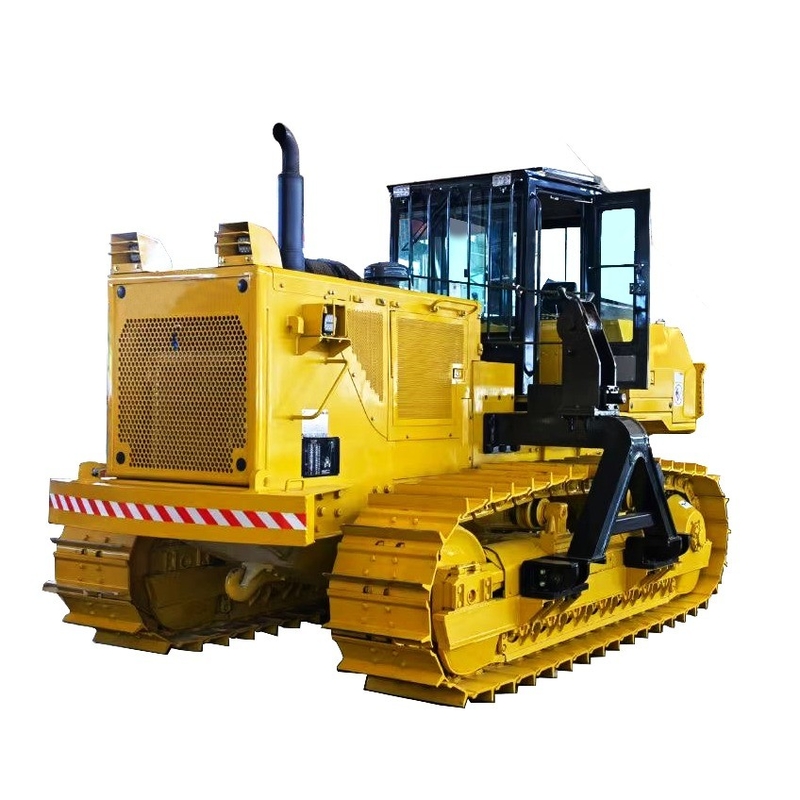

Wincoo 70 ton hydraulische pijpleger Sideboom Hoog werkend rendement

WINCOO ENGINEERING CO.,LTD

HGY-pijpenlegger wordt voornamelijk gebruikt voor hijsoperaties met pijpen in pijpleidingconstructie, zoals pijptransport, pijpleggen, montage en sleufgraven. Het chassis van de pijpenlegger is een speciaal hydraulisch chassis dat is ontwikkeld op basis van volwassen technologie voor graafmachinachassis. Het rijsysteem maakt gebruik van hydrostatische transmissie, met een kleine impact bij het starten en stoppen, en kan ter plaatse sturen realiseren; Het hijssysteem maakt gebruik van volledig hydraulische transmissie, met stabiele transmissie en goede microbewegingsprestaties. In vergelijking met de traditionele pijpenlegger met bulldozerchassis heeft het duidelijke technische en toepassingsvoordelen.

HGY Pijpenlegger kan zich aanpassen aan de werkomgeving van -20 ℃ ~ +50 ℃, de hoogte onder de 3000 m, de omgeving met minder dan 5% zand en stof in de lucht en allerlei weersomstandigheden zoals regen, sneeuw en mist; In staat om veilig en betrouwbaar te werken op een helling van 30 °.
HGY-pijpenlegger heeft een redelijk ontwerp, een compacte structuur, is gemakkelijk te verzenden, te verplaatsen en te transporteren, en kan voldoen aan de
vereisten van spoorwegtransport en transport met zelfkruipende platte aanhanger. Aanpassen aan de bouwplaats en algemene wegwerking.

1, Chassis Ass
2, Hijs Ass
3, Cabine Ass
4, Motor Ass
5, Contragewicht Ass
6, Hydraulisch systeem Ass

Productparameters

Model					HGY20	HGY40	HGY70	HGY90
Max. hefvermogen					25t	45,7t	70t	90t
Nominaal hefvermogen					21,25t	38,25t	59,5t	76,5t
Bedrijfsgewicht (ca.)					22t	35t	49t	55t
Verzendafmetingen voor hoofduitrusting (LBH)					4150×3050×3250 (mm)	4855×3384×3270 (mm)	5630×3400×3540 (mm)	5630×3436×3540 (mm)
Verzendgewicht voor hoofduitrusting					21,5t	26t	37,5t	38,9t
Gemiddelde bodemdruk					76,4KPa	85,2KPa	87,3KPa	86,6KPa
Min. bodemvrijheid					480mm	490mm	550mm	550mm
Max. klimvermogen					25°	25°	25°	25°
Toepasselijke omgeving					-50°C ~+65°C	-50°C ~+65°C	-50°C ~+65°C	-50°C ~+65°C
Motor	Model			SHANGCHAI SV11CB	CUMMINS NT855-C280	CUMMINS NT855-C280	CUMMINS NT855-C280
		Nominaal vermogen			120KW	169KW	239KW	257KW1850rpm
		Nominale rotatiesnelheid			1850rpm	2000rpm	2000rpm	2000rpm
Loopsysteem	Bedrijfsmodus			Joystick	Joystick	Joystick	Joystick
		Theoretische snelheid	Vooruit (versnelling2)	3,29/5,28 km/u	3,6/6,6 km/u	3,6/6,6 km/u	3,6/6,6 km/u
		Theoretische snelheid		Achteruit (versnelling2)	4,28/7,59 km/u	4,3/7,7 km/u	4,4/7,8 km/u	4,4/7,8 km/u
		Lengte van de rupsband op de grond			2635mm	3050mm	3620mm	3620mm
		Rupsbandbreedte			560mm	660mm	760mm	760mm
		Aantal rupsrollen			7×2	7×2	9×2	9×2
Kraansysteem	Bereikvorm			De staaldraadtakelvorm	De staaldraadtakelvorm	De staaldraadtakelvorm	De staaldraadtakelvorm
		Bedrijfsmodus			De hydraulische bedieningshendel	De hydraulische bedieningshendel	De hydraulische bedieningshendel	De hydraulische bedieningshendel
		Kraanverbinding	De lengte van de kraanverbinding	6000mm	7500/8500mm	7600/8600mm	8600/9600mm
		Kraanverbinding		Max. hefhoogte	4909mm	6100/7050mm	6100/7050mm	7050/9600mm
		De kraanverbinding zwenkhoek			0~85°	0~86°	0~86°	0~86°
		Haaksnelheid (zes tot acht keer)			0~12,0m/min	0~6,2 m/min	0~7,0 m/min	0~7,0 m/min
		Hijstijd (vier tot vijf keer)			25s	20s	32s	40s

Producteigenschappen

I. Kenmerken van de chassisconstructie

1, Gebruik hydraulische graafmachinachassistechnologie, een zeer sterk speciaal chassis voor pijpenleggers, met betrouwbare kwaliteit.

2, Drie ribben of dubbele ribben rupsband, negen groepen steunwielen en de maximale klimhoek van 30°.

3, De hoofdpomp, zwenkmotor en rijmotor gebruiken het Duitse merk Rexroth om de betrouwbare werking van het hydraulische systeem van het hele voertuig te garanderen.

4, De hoofdklep maakt gebruik van een volledig elektrische besturingsoplossing, die soepel kan werken en een nauwkeurige optimalisatie kan realiseren.

5, Gebruik een zeer sterke verbindingsstructuur tussen het loopframe en het voertuigframe om ervoor te zorgen dat de hele machine voldoende stijfheid heeft tijdens het hijsen.

6, Met een ontwerp met grotere spoorbreedte, waardoor de stabiliteit van de hele machine wordt verbeterd, meer geschikt voor de zijbelastingsconditie.

7, 9 steunrollen zijn aan elke kant verdeeld, met een groot draagvermogen, hoge temperatuurbestendigheid en aanpassingsvermogen aan de zware werkomstandigheden.

II. Veilig en betrouwbaar remmen van het rijsysteem

1, Gebruik hydrostatische transmissie, met een kleine impact bij het starten en stoppen, en kan ter plaatse sturen realiseren.
2, Wanneer de bestuurder de rijhendel loslaat, wordt de rem van de rijmotor automatisch gesloten om de parkeerbeveiliging te garanderen.
3, Door te schakelen tussen hoge en lage versnellingen, kan een hoge snelheid en kruipen met lage snelheid worden bereikt.

III. Complete veiligheidsvoorzieningen om de hijsveiligheid te garanderen

1, Het elektro-hydraulische giekbegrenzingsapparaat kan de hijsbegrenzingspositie van de giek op betrouwbare wijze beperken om het ongeval van het trekken en buigen van de giek te voorkomen.

2, Het anti-overwikkelapparaat van de haak voorkomt dat de haak boven de grenspositie uitstijgt, om te voorkomen dat de haak en de staaldraad beschadigd raken.

3, De Safe Load Indicator (koppelbegrenzer) zorgt ervoor dat de apparatuur altijd binnen de nominale belasting werkt en zorgt voor de veiligheid van personeel en apparatuur.

IV. Motor

1, Gebruik Cummins-motor, uitgerust met een uniek PT-brandstofsysteem en turbocharging.

2, Cummins-motor met veel duidelijke voordelen, bijvoorbeeld. lichtgewicht, hoog vermogen, groot koppel, laag brandstofverbruik en eenvoudig onderhoud.

V. Centraal zwenksteunmechanisme

1, Hoge betrouwbaarheid van het centrale zwenksteunmechanisme.

2, Gebruik speciale versterkte zwenksteun, die een groter koppel en belasting kan dragen.

VI. Hijsysteem

1, Het hijssysteem maakt gebruik van volledig hydraulische transmissie, met stabiele transmissie en goede microbewegingsprestaties.

2, De zwenklier en de wikkelier worden aangedreven door een motor met lage snelheid en hoog koppel; de lier is uitgerust met een normaal gesloten rem om een betrouwbare zelfvergrendeling van zwenken en lier te garanderen.

3, De olie-inlaat van de zwenklier en de wikkelier is uitgerust met een hoogwaardige balansklep geproduceerd door het Amerikaanse bedrijf SUN om ervoor te zorgen dat er geen vrije val is onder de nominale belasting.

4, Gebruik staaldraadtakelen, en de impact bij het starten en stoppen kan worden verminderd door het gebruik van een katrolblok met meerdere snelheden, met betere microbesturing.

VII. Eenvoudige en gemakkelijke bediening

1, De hele machine maakt gebruik van de volledig elektrische besturingsoplossing om het hijsen en draaien vanuit meerdere hoeken te optimaliseren, met een snelle opstartrespons, lichte, flexibele en betrouwbare werking.

2, Het hijssysteem bestuurt de giekverlenging en de haakhefbeweging via een universele elektrische besturingshendel, merk HC uit Italië.

3, De platformrotatie wordt bestuurd door een elektrische bedieningshendel, flexibel en betrouwbaar.

4, De perfecte combinatie van elektronische pilotbesturing en hydraulische transmissie, met twee besturingsmodi van snel en microbeweging, zorgt ervoor dat de hijsoperatie superieure microbeweging heeft, en de microbewegingsnauwkeurigheid is 2 mm onder goede omstandigheden.

VIII. Sterk aanpassingsvermogen

In staat om te werken in de omgeving van -20 ℃ ~ +50 ℃, hoogte onder 3000 m en veel stof.

IX. Vermenselijking van de bedieningsruimte

1, Bedieningscabine met ruime ruimte en breed zicht; gebruik hydraulische schokabsorberende en geveerde stoelen; comfortabeler rijden.

2, Het hydraulische systeem maakt gebruik van een pilotbesturingsmodus, stabiel en betrouwbaar.

3, Uitgerust met airconditioning (Air cooler)

Productfoto's

Wincoo Engineering Co., Ltd (WINCOO) houdt zich bezig met het aanbieden van de meest geschikte oplossingen/apparatuur voor klanten, fabrikanten, EPC/C-bedrijven op het gebied van pijpfabricage, tankconstructie, pijpleidingconstructie, industriële productielijnen, projecten voor schone energie en andere industriële gebieden.

Onze diensten en kracht
We hebben de mogelijkheid om werkbare oplossingen te bieden om klanten te ondersteunen bij het behalen van een kortere projectuitvoeringstijd, minder manuren en een efficiëntere constructie/fabricagemethode en een betere kwaliteit tijdens de projectaanbestedingsfase.

Op basis van de beschikbaarheid van de faciliteit/site van de klant, zijn we in staat om overeenkomende configuraties te bestuderen/ontwerpen en te presenteren op het gebied van projectschema, kwaliteit, kosten en productiviteit om ervoor te zorgen dat het productietempo in overeenstemming is met de projectvereisten.

Om de projectuitvoering te ondersteunen, staan we altijd klaar om als brandweerman te fungeren om snelle levering te geven van projectmaterialen, van verschillende verbruiksartikelen, gereedschappen, apparatuur/machines tot speciale handelswaar. Met flexibiliteit zijn we ook blij om op te treden als inkoopagent in China om de benodigde leveringsbronnen te zoeken.
