bewerkt materiaal / metaal:	koolstofstaal, roestvrij staal	conditie:	Nieuw
Type machine:	Pijpbuigmachine	Buigradius (mm):	76.2 - 711.2
Max. Buigende Hoek (Gr.):	90	Buigende Precisie (Gr.):	0.5
Automatisering:	Automatisch	Jaar:	2023
Vermogen (kW):	160	Gewicht (KG):	2000
garantie:	1 jaar	Toepasselijke sectoren:	Vervaardigingsbedrijf, bouwwerkzaamheden
Belangrijkste Verkooppunten:	Concurrerende prijs	Locatie van de showroom:	Geen
Tipe in de handel brengen:	Nieuw product 2022	Machinery Test Report:	Geleverd
Video uitgaande inspectie:	Geleverd	Garantie voor kerncomponenten:	1 jaar
Kerncomponenten:	Motor, pomp, motor	Product name:	Pijpbuigmachine
Naverkoopservice:	Online ondersteuning	Sollicitatie:	De machines van de pijpleidingsbouw
Sleutelwoorden:	Pipe Bender Hydraulisch

bewerkt materiaal / metaal:	koolstofstaal, roestvrij staal
conditie:	Nieuw
Type machine:	Pijpbuigmachine
Buigradius (mm):	76.2 - 711.2
Max. Buigende Hoek (Gr.):	90
Buigende Precisie (Gr.):	0.5
Automatisering:	Automatisch
Jaar:	2023
Vermogen (kW):	160
Gewicht (KG):	2000
garantie:	1 jaar
Toepasselijke sectoren:	Vervaardigingsbedrijf, bouwwerkzaamheden
Belangrijkste Verkooppunten:	Concurrerende prijs
Locatie van de showroom:	Geen
Tipe in de handel brengen:	Nieuw product 2022
Machinery Test Report:	Geleverd
Video uitgaande inspectie:	Geleverd
Garantie voor kerncomponenten:	1 jaar
Kerncomponenten:	Motor, pomp, motor
Product name:	Pijpbuigmachine
Naverkoopservice:	Online ondersteuning
Sollicitatie:	De machines van de pijpleidingsbouw
Sleutelwoorden:	Pipe Bender Hydraulisch

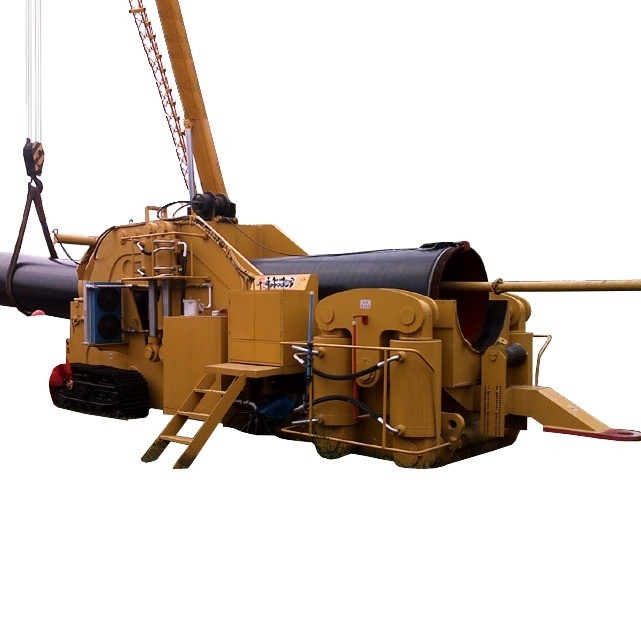

Automatische hydraulische buisbuigmachine met een gewicht van 2000 kg

WINCOO ENGINEERING CO.,LTD

De hydraulische koudpijpbuigmachine bestaat voornamelijk uit een buitenbeugel, een onderste matrijs, een positioneringszitting, een wigblok, een hydraulische cilinder, een pijpbuiger, een pijphoudframe, een krachtcentrale enzovoort.

Belangrijkste component van het product

I. Kenmerken en voordelen van de hydraulische koudpijpbuigmachine.

Voer grootschalige data-optimalisatie uit op de hydraulische cilinder van de koudpijpbuiger. Om de buigsnelheid van de koudpijpbuigmachine te verkorten, wordt de werkingsslag van de hydraulische cilinder nauwkeurig berekend en wordt de buigsnelheid duidelijk verbeterd. Het theoretische experiment kan 10% tijd besparen bij het buigen van een koude buis van ongeveer 10°. Verbeter de werkefficiëntie.

1, Om de buigsnelheid te verbeteren, wordt de uit Italië geïmporteerde bedieningsklep met een groot debiet (ongeveer 400 liter per minuut) speciaal gemaakt. Verlengde levensduur.

2, De motor, hydraulische cilinder en andere onderdelen worden allemaal geproduceerd door professionele fabrikanten in China en in het buitenland.

II. Kenmerken en voordelen van de krachtcentrale

Onafhankelijke krachtcentrale

1, Het ontwerp van het krachtgedeelte van de eendelige koudpijpbuiger is relatief smal. Tijdens het onderhoud van de motor is het verwijderen van het oliefilter en het dieselfilter gecompliceerd vanwege de kleine opening tussen verschillende onderdelen. De onafhankelijke krachtcentrale is erg handig bij dagelijks onderhoud vanwege de grote opening tussen verschillende onderdelen.

2, Om de operator een werkomgeving met weinig lawaai te geven, is het krachtgedeelte ontworpen als een onafhankelijk type, dat ver weg kan zijn van de hoofdmotor, en wordt het snelle verbindingsapparaat gebruikt om verbinding te maken met de hoofdmotor. Ondertussen is het handig voor het transport van de koudpijpbuigmachine.

3, De bedrijfstemperatuur van het hydraulische oliecircuit van de pijpbuigerapparatuur ligt tussen -30 ºC en 50ºC. De constructieomgeving met hoge temperaturen heeft ongemak veroorzaakt voor de lange constructietijd van de koude buis, wat gemakkelijk kan leiden tot een hoge olietemperatuurstijging en versnelde veroudering van hydraulische componenten, wat de levensduur van de apparatuur ernstig heeft beïnvloed. De radiator van de stroombron moet voldoende warmteafvoer hebben. Daarom het ontwerp van een speciaal radiatorapparaat, het warmteafvoereffect is twee keer zo groot als de gewone radiator, en installeerde een temperatuursensor, de realisatie van automatische temperatuurregeling. Zorg ervoor dat de koudpijpbuiger lange tijd kan draaien zonder te stoppen. Verbeterde werkefficiëntie.

4, Hydraulische olie voorverwarmingsapparaat is toegevoegd

Tijdens de constructie van de koudpijpbuiger in de omgeving met lage temperaturen, wordt door de lage temperatuur van de hydraulische olie het voorverwarmingscirculatiesysteem gevormd met behulp van de radiator van de motor, zodat de temperatuur van de hydraulische olie snel stijgt, de voorverwarmingstijd van de apparatuur wordt verlengd en de apparatuur komt eerder in de werktoestand.

5, Het olieaanzuigfilter en het olieretourfilter zijn geïnstalleerd op de hydraulische mailbox van de krachtcentrale, en het waarschuwingsapparaat voor het reinigen en vervangen van het filterelement van het hydraulische oliefilter is geïnstalleerd. Kan de operator vragen om tijdig onderhoud uit te voeren.

III, Kenmerken en voordelen van de hydraulische doorn

De hydraulische doorn is geoptimaliseerd en verbeterd. Zonder de kwaliteit van de normale buiging te beïnvloeden, wordt deze verkort en geoptimaliseerd om het totale gewicht te verminderen en de levensduur van het loopmechanisme aanzienlijk te verlengen. Verbeterde werkefficiëntie.

Productparameters

Model

HGCB0620

HGCB1630

HGCB2840

HGCB3648

HGCB4856

Buigbereik

6"~20"

16"~30"

20"~32"

28"~40"

36"~48"

48"~56"

Type buis van toepassing

Het is van toepassing op het buigen van schroefdraadpijpen, rechte pijpen, naadloze pijpen, binnenste anticorrosielaag en polyethyleen buiten
anticorrosie stalen pijp zonder de anticorrosielaag van de stalen pijp te beschadigen.

Bedrijfstemperatuur

-30ºC~+50ºC

Motorvermogen

46kW

77 kW

118 kW

132 kW

160 kW

Oliecilinder

2-220×160

2-280×220

4-320×230

4-360×250

4-450×560

6-360×560

Stijgbuis cilinder

2-180×63

2-200×80

4-220×90

4-250×100

4-280×200

Hydraulische lier spanning

1.5T

12T

Installatie ter plaatse

De geïnstalleerde rail is volledig afgedicht en gesmeerd, onderhoudsvrij, vooral geschikt voor het werken bij koud weer. Na een
lange opslagperiode, kan direct worden gebruikt, zonder extra onderhoudswerkzaamheden.

Modulair ontwerp

Afmetingen (L*B*H)mm

4450×2180×2175

6700×2520×2700

8400×3000×2800

8850×3180×3000

9800×3335×3235

Machineparameter
8566×3190×3500

Parameter hydraulisch station
4300×2280×2760

Producteigenschappen

1, De belangrijkste hydraulische krachtbron gebruikt een Deutz-motor, hydraulische pomp en hydraulische motor, die van het merk HUADE zijn, bekend in China.

2, Het bedieningsmechanisme gebruikt montageonderdelen geïmporteerd uit Italië, die licht en flexibel zijn in de bediening en nauwkeurig in de controle, waardoor de nauwkeurige buiging van de stalen pijp wordt gewaarborgd

3, De doorn keurt volledige hydraulische besturing, dubbelhoekige stalen wigstructuur en zachte structuur extern goed om effectief te garanderen dat de binnenste anticorrosielaag van de stalen pijp niet beschadigd raakt. Het werkingsprincipe is om zijn wigvlak en hydraulische aandrijving te gebruiken om het snel omhoog te brengen en te voldoen aan de eisen van het buigen van stalen pijpen. Het loopgedeelte van de doorn is om de hulp-hydraulische kracht te gebruiken om de hydraulische motor aan te drijven om de soepele loop van de bandkern in de stalen pijp te garanderen.

4, De hydraulische koudpijpmachine die door ons bedrijf wordt geleverd, verwijst naar de voordelen van vergelijkbare producten in binnen- en buitenland, met een redelijk ontwerp, compacte structuur, controleerbaarheid en hoge werkefficiëntie. Het is een essentieel hulpmiddel voor de verwerking en productie van koudpijpbuigen van grote pijpleidingen.

5, De hele machine keurt hoogwaardige stroomapparatuur en hydraulische aandrijving goed, die uitstekende prestaties, betrouwbare kwaliteit heeft en zich kan aanpassen aan zware constructieomstandigheden.
