                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Hydraulische Pijp Buigende Machine, Bouwbuisbuigmachine, hydraulische buis buigende machine


bewerkt materiaal / metaal:	koolstofstaal, roestvrij staal	conditie:	Nieuw
Type machine:	Pijpbuigmachine	Buigradius (mm):	76.2 - 711.2
Max. Buigende Hoek (Gr.):	90	Buigende Precisie (Gr.):	0.5
Automatisering:	Automatisch	Jaar:	2023
Vermogen (kW):	160	Gewicht (KG):	2000
Garantie:	1 jaar	Toepasselijke industrieën:	Vervaardigingsbedrijf, bouwwerkzaamheden
Belangrijkste Verkooppunten:	Concurrerende prijs	Showroom Locatie:	Geen
Tipe in de handel brengen:	Nieuw product 2022	Machinery Test Report:	Geleverd
Video uitgaande inspectie:	Geleverd	Garantie voor kerncomponenten:	1 jaar
Kerncomponenten:	Motor, pomp, motor	Productnaam:	Pijpbuigmachine
Naverkoopservice:	Online ondersteuning	Sollicitatie:	De machines van de pijpleidingsbouw
Sleutelwoorden:	Pipe Bender Hydraulisch

bewerkt materiaal / metaal:	koolstofstaal, roestvrij staal
conditie:	Nieuw
Type machine:	Pijpbuigmachine
Buigradius (mm):	76.2 - 711.2
Max. Buigende Hoek (Gr.):	90
Buigende Precisie (Gr.):	0.5
Automatisering:	Automatisch
Jaar:	2023
Vermogen (kW):	160
Gewicht (KG):	2000
Garantie:	1 jaar
Toepasselijke industrieën:	Vervaardigingsbedrijf, bouwwerkzaamheden
Belangrijkste Verkooppunten:	Concurrerende prijs
Showroom Locatie:	Geen
Tipe in de handel brengen:	Nieuw product 2022
Machinery Test Report:	Geleverd
Video uitgaande inspectie:	Geleverd
Garantie voor kerncomponenten:	1 jaar
Kerncomponenten:	Motor, pomp, motor
Productnaam:	Pijpbuigmachine
Naverkoopservice:	Online ondersteuning
Sollicitatie:	De machines van de pijpleidingsbouw
Sleutelwoorden:	Pipe Bender Hydraulisch

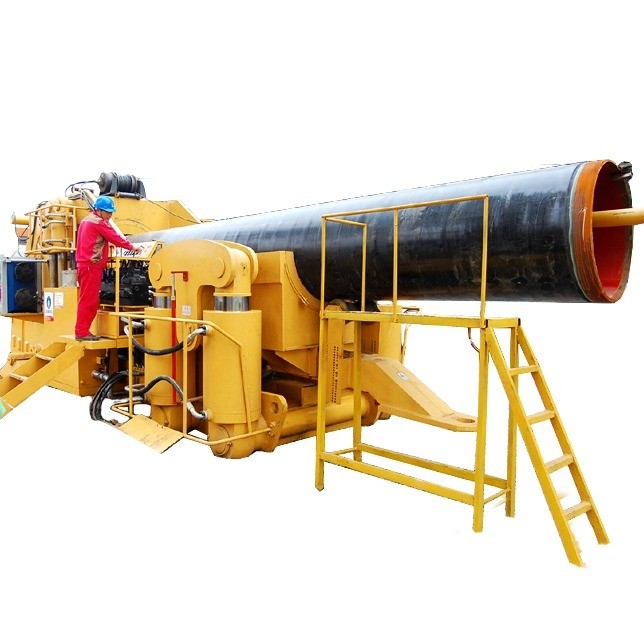

Constructie Hydraulische Pijp Buigmachine Volledig Automatisch Gemakkelijk te bedienen

WINCOO ENGINEERING CO.,LTD

De hydraulische koudpijpbuigmachine bestaat voornamelijk uit een buitenbeugel, een onderste matrijs, een positioneringszitting, een wigblok, een hydraulische cilinder, een pijpbuiger, een pijphoudframe, een krachtcentrale enzovoort.

Belangrijkste component van het product

I. Kenmerken en voordelen van de hydraulische koudpijpbuigmachine.

Voer grote data-optimalisatie uit op de hydraulische cilinder van de koudpijpbuiger. Om de buigsnelheid van de koudpijpbuigmachine te verkorten, wordt de werkingsslag van de hydraulische cilinder nauwkeurig berekend en wordt de buigsnelheid duidelijk verbeterd. Het theoretische experiment kan 10% tijd besparen bij het buigen van een koude buis van ongeveer 10°. Verbeter de werkefficiëntie.

1, Om de buigsnelheid te verbeteren, wordt de bedieningsklep die uit Italië is geïmporteerd met een groot debiet (ongeveer 400 liter per minuut) speciaal gemaakt. Verlengde levensduur.

2, De motor, hydraulische cilinder en andere onderdelen worden allemaal geproduceerd door professionele fabrikanten in China en in het buitenland.

II. Kenmerken en voordelen van de krachtcentrale

Onafhankelijke krachtcentrale

1, Het ontwerp van het krachtgedeelte van de eendelige koudpijpbuiger is relatief smal. Tijdens het onderhoud van de motor is het verwijderen van het oliefilter en het dieselfilter gecompliceerd vanwege de kleine opening tussen verschillende onderdelen. De onafhankelijke krachtcentrale is erg handig bij dagelijks onderhoud vanwege de grote opening tussen verschillende onderdelen.

2, Om de operator een geluidsarme werkomgeving te bieden, is het krachtgedeelte ontworpen als een onafhankelijk type, dat ver weg kan zijn van de hoofdmotor, en wordt het snelle verbindingsapparaat gebruikt om verbinding te maken met de hoofdmotor. Ondertussen is het handig voor het transport van de koudpijpbuigmachine.

3, De bedrijfstemperatuur van het hydraulische oliecircuit van de pijpbuigerapparatuur ligt tussen -30 ºC en 50ºC. De constructieomgeving met hoge temperaturen heeft ongemak veroorzaakt voor de lange constructietijd van de koude buis, wat gemakkelijk een hoge olietemperatuurstijging en versnelde veroudering van hydraulische componenten kan veroorzaken, wat de levensduur van de apparatuur ernstig heeft beïnvloed. De radiator van de krachtbron moet voldoende warmteafvoer hebben. Daarom het ontwerp van een speciaal radiatorapparaat, het warmteafvoereffect is twee keer zo groot als de gewone radiator, en installeerde een temperatuursensor, de realisatie van automatische temperatuurregeling. Zorg ervoor dat de koudpijpbuiger lange tijd kan draaien zonder te stoppen. Verbeterde werkefficiëntie.

4, Hydraulische olie voorverwarmingsapparaat is toegevoegd

Tijdens de constructie van de koudpijpbuiger in de omgeving met lage temperaturen, wordt door de lage temperatuur van de hydraulische olie het voorverwarmingscirculatiesysteem gevormd met behulp van de radiator van de motor, zodat de temperatuur van de hydraulische olie snel stijgt, de voorverwarmingstijd van de apparatuur wordt verlengd en de apparatuur komt eerder in de werktoestand.

5, Het olieaanzuigfilter en het olieretourfilter zijn geïnstalleerd op de hydraulische mailbox van de krachtcentrale, en het waarschuwingsapparaat voor het reinigen en vervangen van het filterelement van het hydraulische oliefilter is geïnstalleerd. Kan de operator vragen om tijdig onderhoud uit te voeren.

III, Kenmerken en voordelen van de hydraulische doorn

De hydraulische doorn is geoptimaliseerd en verbeterd. Zonder de kwaliteit van de normale buiging te beïnvloeden, wordt deze verkort en geoptimaliseerd om het totale gewicht te verminderen en de levensduur van het loopmechanisme aanzienlijk te verlengen. Verbeterde werkefficiëntie.

Productparameters

Model

HGCB0620

HGCB1630

HGCB2840

HGCB3648

HGCB4856

Buigbereik

6"~20"

16"~30"

20"~32"

28"~40"

36"~48"

48"~56"

Type buis van toepassing

Het is van toepassing op het buigen van schroefdraadpijp, rechte pijp, naadloze pijp, binnenste anticorrosielaag en polyethyleen buiten
anticorrosie stalen pijp zonder de anticorrosielaag van stalen pijp te beschadigen.

Bedrijfstemperatuur

-30ºC~+50ºC

Motorvermogen

46kW

77 kW

118 kW

132 kW

160 kW

Oliecilinder

2-220×160

2-280×220

4-320×230

4-360×250

4-450×560

6-360×560

Stijgbuis cilinder

2-180×63

2-200×80

4-220×90

4-250×100

4-280×200

Hydraulische lier spanning

1.5T

12T

Installatie ter plaatse

De geïnstalleerde rail is volledig afgedicht en gesmeerd, onderhoudsvrij, vooral geschikt voor het werken bij koud weer. Na een
lange opslagperiode kan het onmiddellijk worden gebruikt, zonder extra onderhoudswerkzaamheden.

Modulair ontwerp

Afmetingen (L*B*H)mm

4450×2180×2175

6700×2520×2700

8400×3000×2800

8850×3180×3000

9800×3335×3235

Machineparameter
8566×3190×3500

Parameter hydraulisch station
4300×2280×2760

Producteigenschappen

1, De belangrijkste hydraulische krachtbron neemt Deutz-motor, hydraulische pomp en hydraulische motor over, die HUADE-merk zijn, bekend in China.

2, Het bedieningsmechanisme neemt montageonderdelen over die uit Italië zijn geïmporteerd, die licht en flexibel in gebruik en nauwkeurig in de bediening zijn, waardoor de nauwkeurige buiging van de stalen pijp wordt gewaarborgd

3, De doorn neemt volledige hydraulische besturing, dubbele hoekstalen wigstructuur en zachte structuur extern aan om effectief te garanderen dat de binnenste anticorrosielaag van de stalen pijp niet beschadigd raakt. Het werkingsprincipe is om de wigvlak en hydraulische aandrijving te gebruiken om deze snel omhoog te brengen en te voldoen aan de eisen van het buigen van stalen pijpen. Het loopgedeelte van de doorn is om de hulp hydraulische kracht te gebruiken om de hydraulische motor aan te drijven om het soepele lopen van de bandkern in de stalen pijp te garanderen.

4, De hydraulische koudpijpmachine die door ons bedrijf wordt geleverd, verwijst naar de voordelen van vergelijkbare producten in binnen- en buitenland, met een redelijk ontwerp, compacte structuur, controleerbaarheid en hoge werkefficiëntie. Het is een essentieel hulpmiddel voor de verwerking en productie van koudpijpbuigen van grote pijpleidingen.

5, De hele machine neemt hoogwaardige stroomapparatuur en hydraulisch aandrijfapparaat over, die uitstekende prestaties, betrouwbare kwaliteit heeft en zich kan aanpassen aan zware constructieomstandigheden.

Productfoto's

Wincoo Engineering Co., Ltd (WINCOO) houdt zich bezig met het aanbieden van de meest geschikte oplossingen/apparatuur voor klanten, fabrikanten, EPC/C-bedrijven op het gebied van pijpfabricage, tankconstructie, pijpleidingconstructie, industriële productielijnen, projecten voor schone energie en andere industriële gebieden.

Onze diensten en kracht
We hebben de mogelijkheid om werkbare oplossingen te bieden om klanten te ondersteunen bij het behalen van een kortere projectuitvoeringstijd, minder manuren en een efficiëntere constructie/fabricagemethode en een betere kwaliteit tijdens de projectaanbestedingsfase.

Op basis van de beschikbaarheid van de faciliteit/site van de klant, zijn we in staat om overeenkomende configuraties te bestuderen/ontwerpen en te presenteren op het gebied van projectschema, kwaliteit, kosten en productiviteit om ervoor te zorgen dat het productietempo in overeenstemming is met de projectvereisten.

Om de projectuitvoering te ondersteunen, staan we altijd klaar om als brandweerman te werken om snelle levering te geven van projectmaterialen, van verschillende verbruiksartikelen, gereedschappen, apparatuur/machines tot speciale handelswaar. Met flexibiliteit zijn we ook blij om op te treden als inkoopagent in China om de benodigde leveringsbronnen te zoeken.
