conditie:	Nieuw	Type:	Pijpvertakkingsmachine
Video uitgaande inspectie:	Niet Beschikbaar	Machinery Test Report:	Geleverd
Tipe in de handel brengen:	Gewoon product	Garantie voor kerncomponenten:	Neem contact met ons op
Kerncomponenten:	Neem contact met ons op	Boogstroom:	500A
Motortype:	AC-motor	Afmetingen:	243331 cm
Gebruik:	lassenmachine	Spanning:	220V, 220V
Vermogen:	9 KVA	Gewicht (KG):	200 kg
garantie:	1 jaar	Belangrijkste Verkooppunten:	Hoge Nauwkeurigheid
Toepasselijke sectoren:	Bouwmaterialen, reparatie van machines, fabrieken, landbouwbedrijven, detailhandel, bouwbedrijven	Showroom Locatie:	Egypte, Canada, Italië, Frankrijk, Japan
Sollicitatie:	pijpbouw	Loopsnelheid:	0-700 mm/min
Schommelmotor:	DC24V 18 RPM	Gebruik:	De Machine van het pijplassen
Naverkoopservice:	Videotechnische ondersteuning	Merken:	WINCOO
Functie:	magnetisch laswerk	Productnaam:	Orbitaal lassen machine
Efficiëntie:	90%

conditie:	Nieuw
Type:	Pijpvertakkingsmachine
Video uitgaande inspectie:	Niet Beschikbaar
Machinery Test Report:	Geleverd
Tipe in de handel brengen:	Gewoon product
Garantie voor kerncomponenten:	Neem contact met ons op
Kerncomponenten:	Neem contact met ons op
Boogstroom:	500A
Motortype:	AC-motor
Afmetingen:	243331 cm
Gebruik:	lassenmachine
Spanning:	220V, 220V
Vermogen:	9 KVA
Gewicht (KG):	200 kg
garantie:	1 jaar
Belangrijkste Verkooppunten:	Hoge Nauwkeurigheid
Toepasselijke sectoren:	Bouwmaterialen, reparatie van machines, fabrieken, landbouwbedrijven, detailhandel, bouwbedrijven
Showroom Locatie:	Egypte, Canada, Italië, Frankrijk, Japan
Sollicitatie:	pijpbouw
Loopsnelheid:	0-700 mm/min
Schommelmotor:	DC24V 18 RPM
Gebruik:	De Machine van het pijplassen
Naverkoopservice:	Videotechnische ondersteuning
Merken:	WINCOO
Functie:	magnetisch laswerk
Productnaam:	Orbitaal lassen machine
Efficiëntie:	90%

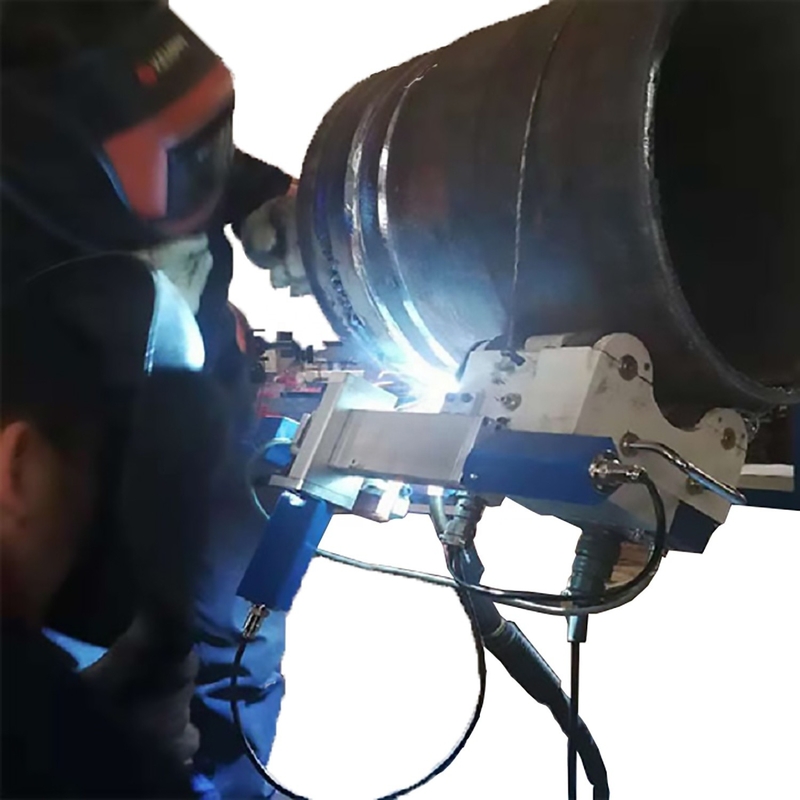

200 kg gewicht Buisconstructie Automatische Magnetische Buis/buis Orbitaal Lasmachine

WINCOO ENGINEERING CO.,LTD

Elektrisch type

Handmatig type

Productintroductie

WQ-III is geschikt voor het lassen van binnen- en buitenwanden van pijpleidingen. Er zijn geen rails nodig en het lassen kan worden uitgevoerd langs het boogoppervlak van het werkstuk.

CO2 automatische lastractor wordt veel gebruikt in schepen, bruggen, locomotieven, staalconstructies, de petrochemische industrie en andere industrieën, geschikt voor een verscheidenheid aan lasconstructies, zoals: verstevigingsplaat, ribbenplaat, dwarsdelen van het lassen, kokerbalklassen, enz. De belangrijkste voordelen zijn:

1, Verminder de arbeidsintensiteit en verbeter de werkomgeving;

2, Om de werkefficiëntie te verbeteren, is deze 1,5 keer zo groot als handmatig lassen;

3, Vermijd de slechte kwaliteit van de lasnaad veroorzaakt door menselijke factoren, het defectpercentage van handmatig lassen is ongeveer 20%, en de automatische lastractor produceert geen lasdefectpercentage door kunstmatig lassen. Daarom is het algehele voordeel bijna 200% hoger dan dat van handmatig lassen;

4, Hoge mate van automatisering om de stabiliteit van de laskwaliteit te garanderen;

5, Eenvoudige en handige bediening, geen zeer bekwame technische werknemers nodig.

Producteigenschappen

1, WQ-III is een zwenkapparaat voor automatisch lassen, één las kan een bredere lasnaad opleveren.

2, Zwenksnelheid, zwenkbereik, middenpositie en verblijftijd links en rechts kunnen worden aangepast, geschikt voor verschillende specificaties van de lasnaad.

3, Klein formaat, lichtgewicht, eenvoudig te installeren en te verplaatsen, ongeschoolde werknemers kunnen ook lassen.

4, Permanente magneet is geïnstalleerd om lasdraadonderbreking tijdens het lassen te voorkomen.

Toepassingsomgeving

Geschikt voor het lassen van pijpen van verschillende staalconstructies.

Belangrijkste componenten

Componenten: zwenkapparaat voor laspistool, schuif, handvat voor laspistool, bedieningskast, bedieningspaneel en andere accessoires:

1, Zwenkapparaat: gebruikt om het laspistool aan te drijven voor pendelzwenklassen

2. Aandrijfgedeelte: het aandrijfapparaat van de trolley bestaat uit vier magnetische wielen, schroefwielen, kettingen en tandwielen

3, Schuifgedeelte: gebruikt om de positie van het laspistool aan te passen, u kunt de positie voor en na het lassen fijn afstellen.

4, laspistoolklem: laspistoolkleminrichting, het kan de hoek van het laspistool aanpassen.

5, bedieningskast: Alle bewegingen van de tractor kunnen worden aangepast. Raadpleeg voor details de bedieningsmethode van het bedieningspaneel

Inleiding tot het bedieningspaneel

1, Knop voor het aanpassen van stroom en spanning: Draai de knop met de klok mee om de waarde te verhogen (De tractor heeft twee voedingsstekkers van 3P en 8P, bij gebruik van een 3P-stekker is de stroom- en spanningsaanpassingsknop ongeldig en moet vervolgens de stroom en spanning van de draadaanvoer worden aangepast; De stroom- en spanningsbedieningsknop is effectief bij gebruik van een 8P-stekker);

2, Selectieknop voor lassen/niet-lassen: de knop moet in de laspositie staan om te lassen;

3, Puntvoeding: handmatige draadaanvoerinrichting;

4, Loopschakelaar: bedien het lopen en stoppen van de auto, als de schakelaar "lassen/niet-lassen" in de positie "niet-lassen" staat, open dan de loopschakelaar, de tractor loopt alleen zonder te lassen;

5, Aanpassing van de loopsnelheid: de afstelknop van de loopsnelheid van de tractor. Het wordt aanbevolen om de loopsnelheid van de tractor aan te passen nadat u de loopschakelaar hebt ingeschakeld;

6, Keuze van de looprichting: kies om naar links of rechts te lopen;

7, Aan/uit-schakelaar en indicatielampje: het indicatielampje brandt nadat de stroom is ingeschakeld;

8, Zwenkbedieningsgedeelte: het kan de zwenksnelheid, het zwenkbereik, de verblijftijd links en rechts, de middenpositie en de zwenkmodus aanpassen;

Productparameters

Items			Parameter	Opmerking
Tractor	Voeding	AC 220V
		Afmeting	240×330×310 mm	B×L×H
		Gewicht	16 Kg	Inclusief zwenker
		Bewegingsmodus	Vierwielaandrijving	Magneetwiel
		Loopsnelheid	0∼700mm/min
Besturing	Zwenkmotor	DC24V 18RPM
		Instelbaar bereik van laspistool	Omhoog en omlaag
				Voor en achter	85mm
				Bedieningshoek instelbereik	360°
				Uitvoeren hoek instelbereik	0°
		Bedrijfsfunctie	Zwenkmodus
				Zwenksnelheid	0-10RPM (Weergegeven met schaal)
				Zwenkbereik	0-±10° (Weergegeven met schaal)
				Aanpassing verblijftijd links en rechts	0-2S (Weergegeven met schaal)
				Centraal bewegingsbereik	0-±8°
				Draadaanvoer in stapjes
				Lopen start/stopt
				Laskromme/spanningsregeling
				Keuze van de looprichting
				Regeling loopsnelheid	0∼1000mm/min (Weergegeven met schaal)
				Lassen/niet-lassen opties

Installatie en paklijst

A. Voorbereiding voor het lassen

1, De benodigde gereedschappen voor het lassen zijn lasmachines en draadaanvoertoestellen;

2, Speciale besturingskabels (AC 220V) zijn vereist. Verschillende lasvoedingen vereisen verschillende kabels;

3, CO2-tanks voor het lassen zijn vereist;

4, CO2 automatische lastoorts;

5, Andere benodigde gereedschappen;

B. Tractor verbindingsmethode

1, Installeer de tractor en plaats de tractor op het werkoppervlak;

2, Installeer de draad op de draadaanvoertray en trek de draad naar het uiteinde van de toorts;

3, Het uiteinde van de toorts is verbonden met de draadaanvoer;

4, De besturingsvoeding is aangesloten op de 8P-poort van het bedieningspaneel van de tractor;

5, Besturingsvoedingskabel is aangesloten op AC 220;

6, De speciale besturingskabel heeft vier verbindingen, één is aangesloten op een 220V-voeding, de andere is aangesloten op een laswagen en de andere twee zijn respectievelijk een lasmachine en een draadtransfermachine.

C. Paklijst
Onderdeelnaam	Aantal	Eenheid	Opmerking
Looplasser	1	Set
Zwenkneus	1	Set
Stroomkabel	1	Stuks	Ongeveer 10-15 m
Signaalkabel voor lastoorts	1	Stuks	Ongeveer 0,5 m
Zwenksignaal lijn	1	Stuks	Ongeveer 0,5 m
Specificatie	1	Stuks
Binnenzeskantgereedschap	1	Set

Productfoto's

Wincoo Engineering Co., Ltd (WINCOO) houdt zich bezig met het aanbieden van de meest geschikte oplossingen/apparatuur voor klanten, fabrikanten, EPC/C-bedrijven op het gebied van pijpfabricage, tankconstructie, pijpleidingconstructie, industriële productielijnen, projecten voor schone energie en andere industriële gebieden.

Onze diensten & Sterkte
We hebben de mogelijkheid om werkbare oplossingen te bieden om klanten te ondersteunen bij het behalen van een kortere projectuitvoeringstijd, minder manuren en een efficiëntere constructie/fabricagemethode en een betere kwaliteit tijdens de projectaanbestedingsfase.

Op basis van de beschikbaarheid van de faciliteit/site van de klant, zijn we in staat om overeenkomstige configuraties te bestuderen/ontwerpen en te presenteren op het gebied van projectschema, kwaliteit, kosten en productiviteit om ervoor te zorgen dat het productietempo in overeenstemming is met de projectvereisten.

Om de projectuitvoering te ondersteunen, staan we altijd klaar om als brandweerman te fungeren om snelle levering te geven van projectmaterialen, van verschillende verbruiksartikelen, gereedschappen, apparatuur/machines tot speciale handelswaar. Met flexibiliteit zijn we ook blij om op te treden als inkoopagent in China om de benodigde leveringsbronnen te zoeken.
