Toepasselijke sectoren:	Vervaardigingsbedrijf, bouwwerkzaamheden	Showroom Locatie:	Geen
Video uitgaande inspectie:	Verstrekt	Machinery Test Report:	Geleverd
Tipe in de handel brengen:	Nieuw product 2020	Garantie voor kerncomponenten:	1 jaar
Kerncomponenten:	Motor	conditie:	Nieuw
Afmetingen:	243331 cm	Gewicht:	16
Gebruik:	De Machine van het pijplassen	Spanning:	220 V
garantie:	1 jaar	Belangrijkste Verkooppunten:	Lange levensduur
Gewicht (KG):	16 kg	Naam van het product:	Automatische pijplassen
Lasmethode:	Automatisering TIG-lassen	Sollicitatie:	pijpbouw
Vorm van de buis:	Rond	Naverkoopservice:	Videotechnische ondersteuning
Bewegingsmodus:	met vierwielaandrijving	Loopsnelheid:	0-700 mm/min
Schommelmotor:	DC24V 18 RPM

Toepasselijke sectoren:	Vervaardigingsbedrijf, bouwwerkzaamheden
Showroom Locatie:	Geen
Video uitgaande inspectie:	Verstrekt
Machinery Test Report:	Geleverd
Tipe in de handel brengen:	Nieuw product 2020
Garantie voor kerncomponenten:	1 jaar
Kerncomponenten:	Motor
conditie:	Nieuw
Afmetingen:	243331 cm
Gewicht:	16
Gebruik:	De Machine van het pijplassen
Spanning:	220 V
garantie:	1 jaar
Belangrijkste Verkooppunten:	Lange levensduur
Gewicht (KG):	16 kg
Naam van het product:	Automatische pijplassen
Lasmethode:	Automatisering TIG-lassen
Sollicitatie:	pijpbouw
Vorm van de buis:	Rond
Naverkoopservice:	Videotechnische ondersteuning
Bewegingsmodus:	met vierwielaandrijving
Loopsnelheid:	0-700 mm/min
Schommelmotor:	DC24V 18 RPM

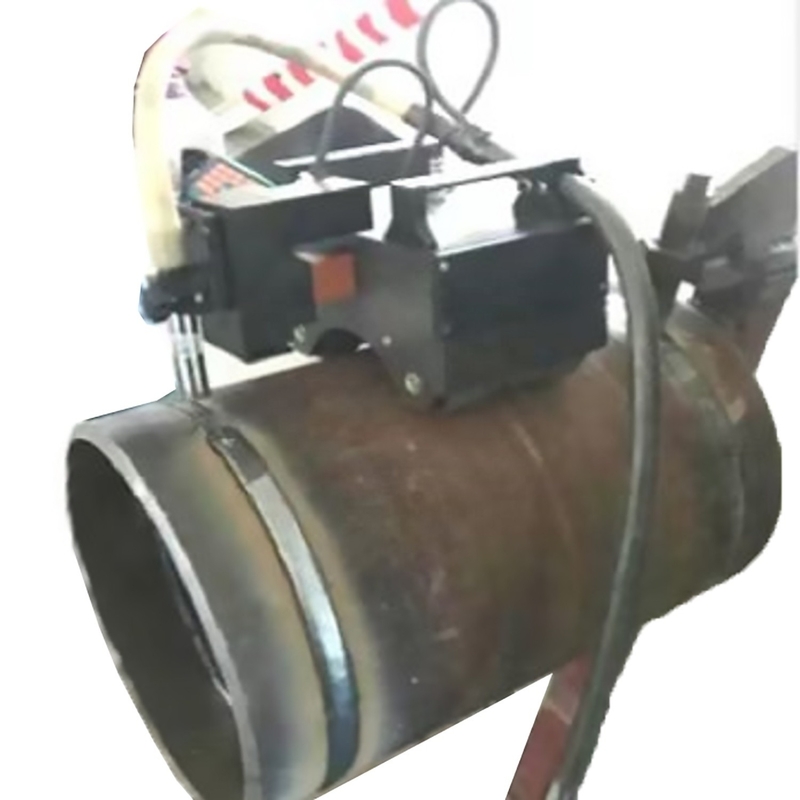

Videotechnische ondersteuning Automatische pijplassen voor magnetische pijplassen

WINCOO ENGINEERING CO.,LTD

Elektrisch type

Handmatig type

Productintroductie

WQ-III is geschikt voor het lassen van binnen- en buitenwanden van pijpleidingen. Er zijn geen rails nodig en het lassen kan worden uitgevoerd langs het boogoppervlak van het werkstuk.

CO2 automatische lastractor wordt veel gebruikt in schepen, bruggen, locomotieven, staalconstructies, de petrochemische industrie en andere industrieën, geschikt voor een verscheidenheid aan lasconstructies, zoals: verstevigingsplaat, ribbenplaat, dwarsdelen van het lassen, kokerbalklassen, enz. De belangrijkste voordelen zijn:

1, Verminder de arbeidsintensiteit en verbeter de werkomgeving;

2, Om de werkefficiëntie te verbeteren, is deze 1,5 keer zo hoog als handmatig lassen;

3, Vermijd de slechte kwaliteit van de lasnaad veroorzaakt door menselijke factoren, het defectpercentage van handmatig lassen is ongeveer 20%, en de automatische lastractor produceert geen lasdefectpercentage door kunstmatig lassen. Daarom is het algehele voordeel bijna 200% hoger dan dat van handmatig lassen;

4, Hoge mate van automatisering om de stabiliteit van de laskwaliteit te garanderen;

5, Eenvoudige en handige bediening, geen zeer bekwame technische werknemers nodig.

Producteigenschappen

1, WQ-III is een zwenkapparaat voor automatisch lassen, één las kan een bredere lasnaad opleveren.

2, Zwenksnelheid, zwenkbereik, middenpositie en verblijftijd links en rechts kunnen worden aangepast, geschikt voor verschillende specificaties van de lasnaad.

3, Klein formaat, lichtgewicht, eenvoudig te installeren en te verplaatsen, ongeschoolde werknemers kunnen ook lassen.

4, Permanente magneet is geïnstalleerd om lasdraadonderbreking tijdens het lassen te voorkomen.

Toepassingsomgeving

Geschikt voor het lassen van pijpen van verschillende staalconstructies.

Belangrijkste componenten

Componenten: zwenkapparaat voor laspistool, schuif, handvat voor laspistool, bedieningskast, bedieningspaneel en andere accessoires:

1, Zwenkapparaat: gebruikt om het laspistool aan te drijven voor pendelzwenklassen

2. Aandrijfgedeelte: het aandrijfapparaat van de trolley bestaat uit vier magnetische wielen, schroefwielen, kettingen en tandwielen

3, Schuifgedeelte: gebruikt om de positie van het laspistool aan te passen, u kunt de positie voor en na het lassen fijn afstellen.

4, laspistoolklem: laspistoolkleminrichting, het kan de hoek van het laspistool aanpassen.

5, bedieningskast: Alle bewegingen van de tractor kunnen worden aangepast. Raadpleeg voor details de bedieningsmethode van het bedieningspaneel

Inleiding tot het bedieningspaneel

1, Knop voor het aanpassen van stroom en spanning: Draai de knop met de klok mee om de waarde te verhogen (De tractor heeft twee voedingsstekkers van 3P en 8P, bij gebruik van een 3P-stekker is de stroom- en spanningsaanpassingsknop ongeldig en moet vervolgens de stroom en spanning van de draadaanvoer worden aangepast; De stroom- en spanningsbedieningsknop is effectief bij gebruik van een 8P-stekker);

2, Selectieknop voor lassen/niet-lassen: de knop moet in de laspositie staan om te lassen;

3, Puntvoeding: handmatige draadaanvoerinrichting;

4, Loopschakelaar: bedien het lopen en stoppen van de auto, als de schakelaar "lassen/niet-lassen" in de positie "niet-lassen" staat, open dan de loopschakelaar, de tractor loopt alleen zonder te lassen;

5, Aanpassing van de loopsnelheid: de afstelknop van de loopsnelheid van de tractor. Het wordt aanbevolen om de loopsnelheid van de tractor aan te passen nadat u de loopschakelaar hebt ingeschakeld;

6, Keuze van de looprichting: kies om naar links of rechts te lopen;

7, Aan/uit-schakelaar en indicatielampje: het indicatielampje brandt nadat de stroom is ingeschakeld;

8, Zwenkbedieningsgedeelte: het kan de zwenksnelheid, het zwenkbereik, de verblijftijd links en rechts, de middenpositie en de zwenkmodus aanpassen;

Productparameters

Items			Parameter	Opmerking
Tractor	Voeding	AC 220V
		Afmetingen	240×330×310 mm	B×L×H
		Gewicht	16 kg	Inclusief zwenker
		Bewegingsmodus	Vierwielaandrijving	Magneetwiel
		Loopsnelheid	0∼700mm/min
Bediening	Zwenkmotor	DC24V 18RPM
		Instelbaar bereik van laspistool	Omhoog en omlaag
				Voor en achter	85 mm
				Bedieningshoek instelbereik	360°
				Uitvoeren hoek instelbereik	0°
		Bedrijfsfunctie	Zwenkmodus
				Zwenksnelheid	0-10RPM (Weergegeven met schaal)
				Zwenkbereik	0-±10° (Weergegeven met schaal)
				Aanpassing van de verblijftijd links en rechts	0-2S (Weergegeven met schaal)
				Centraal bewegingsbereik	0-±8°
				Draadaanvoer met inching
				Lopen start/stopt
				Lasstroom/spanningsregeling
				Keuze van de looprichting
				Regeling van de loopsnelheid	0∼1000mm/min (Weergegeven met schaal)
				Lassen/niet-lassen opties

Installatie en paklijst

A. Voorbereiding voor het lassen

1, De benodigde gereedschappen voor het lassen zijn lasmachines en draadaanvoertoestellen;

2, Speciale besturingskabels (AC 220V) zijn vereist. Verschillende lasvoedingen vereisen verschillende kabels;

3, CO2-tanks voor het lassen zijn vereist;

4, CO2 automatische lastoorts;

5, Andere benodigde gereedschappen;

B. Tractoraansluitmethode

1, Installeer de tractor en plaats de tractor op het werkoppervlak;

2, Installeer de draad op de draadaanvoertray en trek de draad naar het uiteinde van de toorts;

3, Het uiteinde van de toorts is verbonden met de draadaanvoer;

4, De besturingsvoeding is aangesloten op de 8P-poort van het bedieningspaneel van de tractor;

5, De besturingsvoedingskabel is aangesloten op AC 220;

6, De speciale besturingskabel heeft vier verbindingen, één is aangesloten op een 220V-voeding, de andere is aangesloten op een laswagen en de andere twee zijn respectievelijk een lasmachine en een draadtransfermachine.

C. Paklijst
Onderdeelnaam	Aantal	Eenheid	Opmerking
Looplasser	1	Set
Zwenkneus	1	Set
Stroomkabel	1	Stuks	Ongeveer 10-15 m
Signaalkabel voor lastoorts	1	Stuks	Ongeveer 0,5 m
Zwenksignaal	1	Stuks	Ongeveer 0,5 m
Specificatie	1	Stuks
Binnenzeskantgereedschap	1	Set

Productfoto's
