Name: 507*460*800mm CNC-profielmachine voor pijpen voor productie-installaties
Brand: Wincoo Engineering Co., Ltd.
SKU: FPWC-III
Price: 6.00 USD
Availability: InStock

Productgegevens

Plaats van herkomst: Jiangsu, China

Merknaam: WINCOO

Modelnummer: FPWC-III

Betaling en verzendvoorwaarden

Prijs: $12,145.00/sets 1-19 sets

Verpakking Details: Exportpakket

Levering vermogen: 3000 sets per maand

Vind de beste prijs

Productgegevens

Productbeschrijving

Markeren:

Afmetingen:	507460800 mm	Motortype:	Servomotor
Voorwaarde:	Nieuw	Spanning:	AC220±10v 50Hz
Nominaal vermogen:	600 W	Afmeting ((LWH):	507460800 mm
Gewicht (kg):	10 kg	Jaar:	2022
Garantie:	1 jaar	Belangrijkste verkooppunten:	Hoge productiviteit
Toepasselijke sectoren:	Vervaardigingsbedrijf, bouwwerkzaamheden	Locatie van de showroom:	Geen
Tipe in de handel brengen:	Nieuw product 2020	Verslag van de test van de machine:	Voorziening
Video-uitgaande inspectie:	Voorziening	Garantie voor kerncomponenten:	1 jaar
Kerncomponenten:	Motor	Naam van het product:	Plasmasnijmachines voor pijpleiding en vlamsnijmachines
Toepassing:	pijpbouw	Snijmateriaal:	Het Koolstofstaal van het metaalroestvrije staal
Snijstand:	Het Knipsel van de plasmacutting+ Vlam	Controlesysteem:	CNC-controller

Afmetingen:	507460800 mm
Motortype:	Servomotor
Voorwaarde:	Nieuw
Spanning:	AC220±10v 50Hz
Nominaal vermogen:	600 W
Afmeting ((LWH):	507460800 mm
Gewicht (kg):	10 kg
Jaar:	2022
Garantie:	1 jaar
Belangrijkste verkooppunten:	Hoge productiviteit
Toepasselijke sectoren:	Vervaardigingsbedrijf, bouwwerkzaamheden
Locatie van de showroom:	Geen
Tipe in de handel brengen:	Nieuw product 2020
Verslag van de test van de machine:	Voorziening
Video-uitgaande inspectie:	Voorziening
Garantie voor kerncomponenten:	1 jaar
Kerncomponenten:	Motor
Naam van het product:	Plasmasnijmachines voor pijpleiding en vlamsnijmachines
Toepassing:	pijpbouw
Snijmateriaal:	Het Koolstofstaal van het metaalroestvrije staal
Snijstand:	Het Knipsel van de plasmacutting+ Vlam
Controlesysteem:	CNC-controller

507*460*800mm CNC-profielmachine voor pijpen voor productie-installaties

WINCOO ENGINEERING CO., LTD.

Wincoo Engineering Co., Ltd (WINCOO) is bezig met het leveren van de meest geschikte oplossingen/apparatuur voor klanten, fabrikanten, EPC/C-bedrijven op het gebied van pijpleiding, tankconstructie,bouw van pijpleidingen, industriële productielijnen, project voor schone energie en ander industrieel gebied.

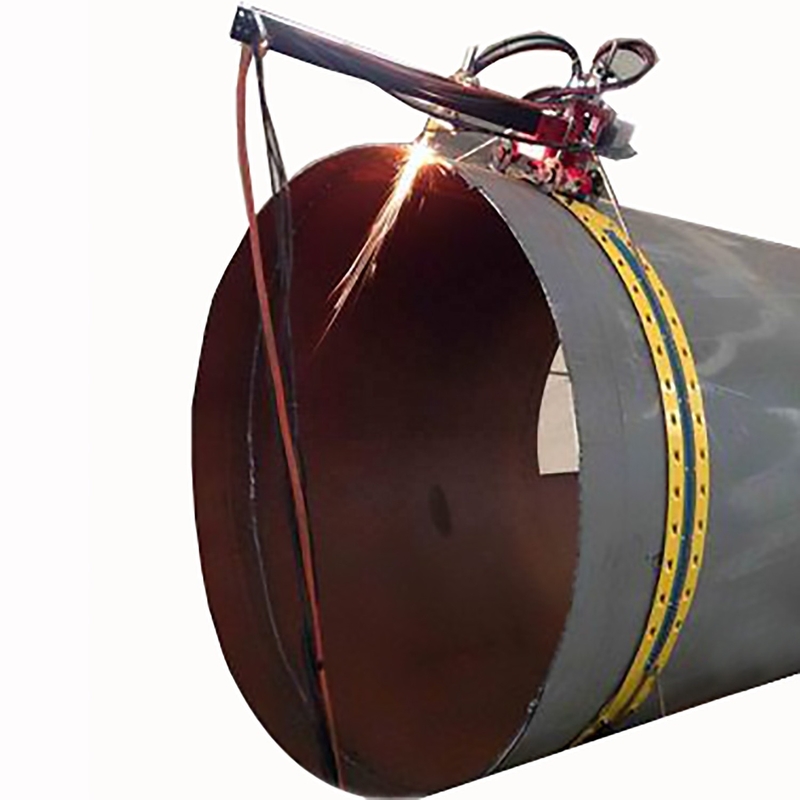

De snijmachine kruipt op buizen en stuurt de zeer nauwkeurige locatie-informatie naar het besturingssysteem en volgt vervolgens onmiddellijk de snijlijn.Deze snijmethode is totaal verschillend van de traditionele grootschalige pijplijn snijmethode.

De unieke draagbare & bevel profiel snijmachine kan worden gebruikt in de fabriek en op locatie, bijna geschikt voor alle buizen met
De machine is zeer breed, breed en breed, met verschillende maten. De snijnauwkeurigheid kan 1 mm bereiken met ingebouwd programma en geparameteriseerde invoerinterface.,het programma kan worden bijgewerkt.

Geen behoefte aan het importeren van CAD, geparameteriseerde input interface, één persoon kon het te bedienen, volledige model bases, het verstrekken van model custom service.

Hoofdframe

1- Lijnvak2- Sensorvak
3- Onderdeel van de machine
4- Eenassige arm
5- Vlamklem

Controleboks

1- Beschermend masker

2- Controleboks
3 - Beheerpaneel
4- Luchtfilter

Anti-slipketen

1- Slipvrije keten

2- Keten-unie
3- Flat pin

Orbitaal spoor

Van rechts naar links:

STG1, STG2, STG3, STG4, STG5, STG6

Claw Connector

1- gat

2- Haak
3-Lange zeshoekige bout

Productparameter
Tabel 1. Lectotype van apparatuur
Type	Model	Software	Pijpdiameter	Horizontale aanpassing
Een vereenvoudigde machine	TP1-JH	01/07	320 mm	200 mm
Basismachine	TP1-JB			< 680 mm	400 mm
Standaardmachine	TP1-BZ			< 1020 mm	600 mm
Klassieke R Machine	TP1-R80B	01/02/03/05/06/07/08	< 1800 mm	800 mm
Klassieke X Machine	TP1-X80B	01/02/03/05/06/07/08/09/10/11/12	< 3000 mm	800 mm
Inbindingsmachine	TP1-PSK	07	320-1420 mm	200 mm

Orbitaal spoor
Tabel 2. Orbitale gegevens van de snijmachine
Nee, dat is niet zo.	Model	Lengte/m	Verstelbaar bereik/m	Klauw met bijdragende achterste aanpassingsbereik
1	STG1	0.98	0.54 tot 0.71	0.68 tot 0.86
2	STG2	1.23	0.79 tot 0.96	0.93 ~ 1.14
3	STG3	1.38	0.91 ~ 1.16	1.06~1.30
4	STG4	1.72	1.16 ~ 1.45	1.30 ~ 1.60
5	STG5	1.90	1.46 ~ 1.63	1.60 ~ 1.81
6	STG6	2.50	2.06~2.23	2.20~2.41

Tabel 3.Opsie voor het matchen van de baan
- Nee, dat is niet waar.	Pipe OD/mm	Voorgestelde banen
1	320 tot 400	STG3
2	400-495	STG4
3	495 tot en met 550	STG5
4	550 tot en met 680	STG1+ STG 3
5	630-770	STG1+ STG 4
6	730-830	STG1+ STG 5
7	810 tot en met 915	STG2+ STG 5
8	915-1020	STG1+ STG 6
9	1000-1100	STG2+ STG 6
10	1040-1160	STG3+ STG 6
11	1120-1250	STG4+ STG 6
12	1219-1310	STG5+ STG 6
13	1270-1480	STG3+ STG 4+ STG 5
14	1410-1500	STG6+ STG 6
15	1450-1595	STG2+ STG 5+ STG 6
16	1520-1675	STG6+ STG 6+ STG 1

Tabel 4. Controleboks
Afbeelding	111 mm × 62 mmLCD
- De knop 'Nee'.	20 stuks
Bescherming bij uitschakeling	10 jaar
Werktemperatuur	-10°C +55°C
Spanning	220 V wisselstroom
Kracht	600 W
Hoofdpakket Gewicht	5 kg
Grootte	400 ((L) × 200 ((W) × 200 ((H) mm

Voordelen van het product

1, Theoretische innovatie

De sensortechnologie wordt gebruikt om de trajectregeling te realiseren.de real-time positie-informatie van hoge precisie naar het besturingssysteem stuurtDeze besturingsmethode verschilt volledig van het traditionele snijden van de pijpleiding.

2, Structurele innovatie

Het is de eerste keer dat een volledige oplossing voor het op de locatie snijden van de pijpleiding wordt voorgesteld.

snijmethode rond de pijp, het volume en het gewicht kunnen aanzienlijk worden verminderd, dat gemakkelijk naar de site kan worden meegenomen, de middelen van de werkplaats niet inneemt,en kan de flexibele productielijn lay-out te realiseren.

Productfoto's

Wincoo Engineering Co., Ltd (WINCOO) is bezig met het leveren van de meest geschikte oplossingen/apparatuur voor klanten, fabrikanten, EPC/C-bedrijven op het gebied van pijpleiding, tankbouw,bouw van pijpleidingenDe Commissie heeft de Commissie verzocht om een verslag uit te brengen over de tenuitvoerlegging van de richtlijnen van de Raad betreffende de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing.

Onze diensten en kracht
We hebben de mogelijkheid om haalbare oplossingen te bieden om klanten te ondersteunen om een kortere uitvoering van het project te krijgen.Minder kosten per man-uur en efficiëntere bouw-/fabricatiemethode en betere kwaliteit tijdens de bodfase van het project.

Gebaseerd op de beschikbaarheid van de faciliteit/ruimte van de klant, zijn wij in staat om overeenkomstige configuraties te bestuderen/ontwerpen en te presenteren op basis van projectschema, kwaliteit,kosten en productiviteit om te garanderen dat het productiesnelheidsgraad voldoet aan de projectvereisten.

Om de uitvoering van het project te ondersteunen, staan wij altijd klaar om als brandweermannen te werken om snel materiaal te leveren voor het project, van verschillende verbruiksartikelen, gereedschappen, apparatuur/machines tot speciale goederen.Met flexibiliteit, zijn we ook blij om te presteren als inkoopagent in China om de vereiste leveringsbronnen te zoeken.
