WQ-III Magnetische buis-orbitaal lastractor met elektrisch en handmatig type
WQ-III is geschikt voor het lassen van de binnen- en buitenwanden van leidingen.
CO2-automatische lastrekker wordt veel gebruikt in schepen, bruggen, locomotieven, staalstructuur, petrochemische industrie en andere industrieën, geschikt voor een verscheidenheid aan lasstructuren, zoals:versterkingsplaatDe belangrijkste voordelen zijn: - de verdeling van het vermogen van de splijtstof in de splijtstof, - de verdeling van de splijtstof in de splijtstof, - de verdeling van de splijtstof in de splijtstof, - de verdeling van de splijtstof in de splijtstof, - de verdeling van de splijtstof in de splijtstof, - de verdeling van de splijtstof in de splijtstof, - de verdeling van de splijtstof in de splijtstof, - de verdeling van de splijtstof in de splijtstof, - de verdeling van de splijtstof in de splijtstof in de splijtstof, - de verdeling van de splijtstof in de splijtstof, - de verdeling van de splijtstof in de splijtstof, - de verdeling van de splijtstof in de splijtstof, - de verdeling van de splijtstof in de splijtstof.
1, Vermindering van de arbeidsintensiteit en verbetering van het werkomgeving;
2, om de werkingsdoeltreffendheid te verbeteren, is het 1,5 keer hoger dan handmatig lassen;
3, Vermijd de slechte kwaliteit van de lasnaad veroorzaakt door menselijke factoren, het defectpercentage van handmatig lassen is ongeveer 20%, en deautomatische lastrekker zal geen lasfouten veroorzaken vanwege kunstmatig laswerk. Daarom is het alomvattende voordeel bijna 200% hoger dan dat van handmatig laswerk;
4Een hoge mate van automatisering om de stabiliteit van de laskwaliteit te waarborgen;
5Eenvoudige en handige bediening, geen zeer bekwame technische arbeiders nodig.
1, WQ-III is swing automatisch lasapparaat, één las kan een bredere las krijgen.
2, Swing snelheid, swing bereik, middenpositie en links en rechts verblijf tijd kan worden ingesteld, geschikt voor verschillende specificaties van de las.
3, Kleine afmetingen, licht gewicht, gemakkelijk te installeren en te verplaatsen, ongeschoolde arbeiders kunnen ook lassen.
4, Permanente magneet is geïnstalleerd om ontkoppeling van de lasleiding tijdens het lassen te voorkomen.
Geschikt voor het lassen van diverse staalconstructies.
Onderdelen: schommelinrichting van het laspistool, schuifbalk, handvat van het laspistool, bedieningskist, bedieningspaneel en ander accessoire:
1, Swing-apparaat: wordt gebruikt om het laspistool aan te drijven voor pendelschommel lassen
2. aandrijvende deel: de aandrijving van de trolley bestaat uit vier magnetische wielen, spiraalvormige tandwielen, ketens en tandwielen
3, Slider deel: gebruikt om de positie van het laspistool aan te passen, kunt u de positie voor en na het lassen afstemmen.
4, laspistool bevestiging: laspistool klemapparaat, het kan de hoek van het laspistool aanpassen.
5, bedieningskist: alle bewegingen van de trekker kunnen worden ingesteld.
Inleiding van het bedieningspaneel
1, knop voor het instellen van stroom en spanning: draai de knop in de richting van de klok om de waarde te verhogen (De tractor heeft twee aansluitingen van 3P en 8P, bij gebruik van de 3P-sluiting,de knop voor stroom- en spanningsregeling is ongeldig, en dan moet de stroom en spanning van de draadvoeder worden ingesteld; stroom- en spanningsregeling knop is effectief bij gebruik van 8P plug)
2, Selectieknop voor lassen/niet lassen: de knop moet in de laspositie zijn om te lassen
3, puntvoeding: handmatig draadvoedingstoestel
4, Loopschakelaar: controle van de auto lopen en stoppen, als de "sweis/niet-sweis" schakelaar is geplaatst in de "niet-sweis" positie, open de loopschakelaar, de tractor alleen lopen zonder lassen
5, Instelling van de loopsnelheid: de aanpassingsknop van de loopsnelheid van de tractor.
6, Keuze van wandelrichting: kies voor links of rechts lopen
7, stroomknop en indicatorlamp: het indicatorlampje is aan nadat de stroom is ingeschakeld
8, Swing control deel: het kan de swing snelheid, swing bereik, links en rechts verblijf tijd, middelste positie en swing modus aanpassen
| Artikel 2 |
Parameter |
Notitie |
| Tractor |
Stroomvoorziening |
AC 220V |
| Grootte |
240×330×310 |
W×L×H |
| Gewicht |
16 kg |
Inclusief swinger |
| Bewegingsmodus |
met vierwielaandrijving |
met een diameter van niet meer dan 20 mm |
| Loopsnelheid |
0∼700 mm/min |
| Schommelmotor |
DC24V 18 RPM |
| Verstelbaar bereik van het laspistool |
Op en neer. |
| Voor en na |
85 mm |
| Werkhoek aanpassingsbereik |
360° |
| Uitvoeren van hoek aanpassing bereik |
0° |
| Controle |
Operatiefunctie |
Swing-modus |
|
| Swing snelheid |
0-10 rpmToon met schaal) |
| Swing scope |
0-±10°Toon met schaal) |
| Aanpassing van de woontijd links en rechts |
0-2S(Toon met schaal) |
| Centrale bewegingsbereik |
0-±8° |
| Voedingsdraad met inches |
| Start/stop met lopen |
| Regeling van de lasstroom/spanning |
| Keuze van de wandelrichting |
| Regeling van de loopsnelheid |
0∼1000 mm/minToon met schaal) |
| Opties voor lassen/niet-lassen |
A. Voorbereiding voor het lassen
1, De benodigde werktuigen voor het lassen zijn lasmachines en draadvoedingstoestellen
2, Speciale bedieningskabels (AC 220V) zijn vereist.
3, CO2-tanks voor het lassen zijn vereist
4, CO2-automatische laslampen
5Andere noodzakelijke instrumenten
B. Verbindingsmethode van de trekker
1Installeer de trekker en plaats de trekker op het werkoppervlak
2, Installeer de draad op de draad voedingsbak en trek de draad naar het einde van de fakkel
3Het einde van de zaklamp is aangesloten op de draadvoeder
4, De stroomvoorziening is aangesloten op de 8P-poort van het bedieningspaneel van de tractor
5, De stroomkabel is aangesloten op AC 220
6, De speciale besturingskabel heeft vier verbindingen, één is aangesloten op 220V stroomvoorziening, de andere is aangesloten op het lassen auto en de andere twee zijn respectievelijk lasmachine en draad overdracht machine.
C. Verpakkingslijst
| Naam van de onderdelen |
Qty |
Eenheid |
Notitie |
| Wandelende lastrekkers |
1 |
verzamelen |
|
| Slingeren neus |
1 |
verzamelen |
|
| Stroomleiding |
1 |
stuks |
Ongeveer 10 tot 15 meter. |
| Laslampensignaalkabel |
1 |
stuks |
Ongeveer 0,5 meter. |
| Schommelsignaallijn |
1 |
stuks |
Ongeveer 0,5 meter. |
| Specificatie |
1 |
stuks |
|
| Inwendige hexagonale werktuig |
1 |
verzamelen |
|

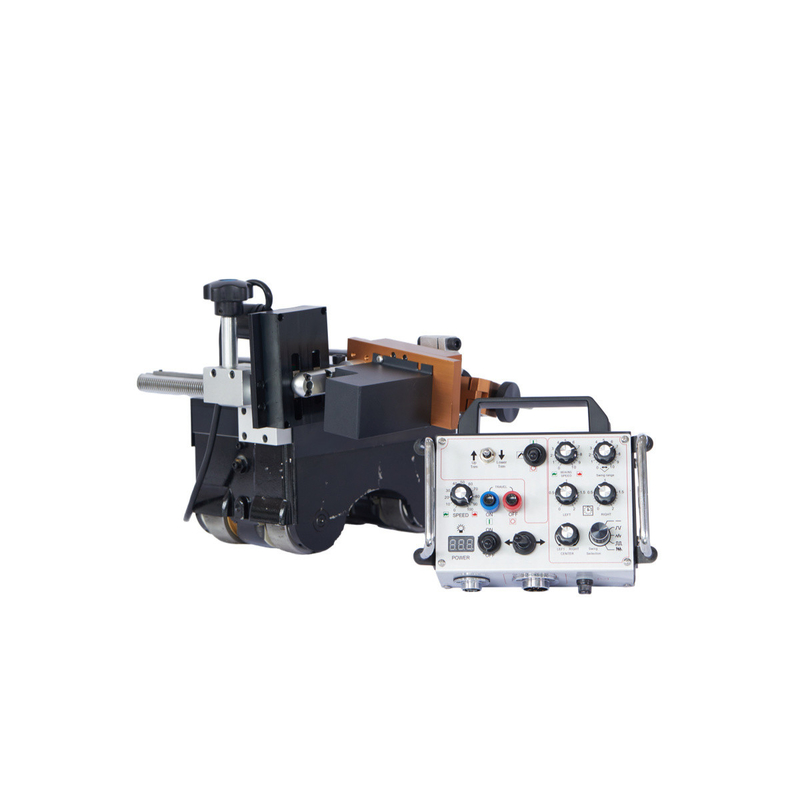

D. Prodcut Pictures
