Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Lichte tankheffen Elektrische hefmachine, Eenvoudige elektrische hefmachine, Professionele elektrische ketenblokken


Modelnummer:	HKEH-III	Maximale hefhoogte:	10M
Ketenvallen:	2	conditie:	Nieuw
Kleur:	Rood	Sleutelwoorden:	Elektrisch Hijstoestel
Transportpakket:	Exportpakket	Specificatie:	90-124 kg
Handelsmerk:	WINCOO	Herkomst:	China
Levering vermogen:	10000 stuks/jaar	Naverkoopservice:	kwaliteitsborging
garantie:	1 jaar	Toepassing:	Opheffend platform
Type:	Elektrisch Hijstoestel	Slingertype:	keten
Liftsnelheid:	> 8 m/min	Aanpassing:	Beschikbaar Gepersonaliseerd verzoek

Modelnummer:	HKEH-III
Maximale hefhoogte:	10M
Ketenvallen:	2
conditie:	Nieuw
Kleur:	Rood
Sleutelwoorden:	Elektrisch Hijstoestel
Transportpakket:	Exportpakket
Specificatie:	90-124 kg
Handelsmerk:	WINCOO
Herkomst:	China
Levering vermogen:	10000 stuks/jaar
Naverkoopservice:	kwaliteitsborging
garantie:	1 jaar
Toepassing:	Opheffend platform
Type:	Elektrisch Hijstoestel
Slingertype:	keten
Liftsnelheid:	> 8 m/min
Aanpassing:	Beschikbaar Gepersonaliseerd verzoek

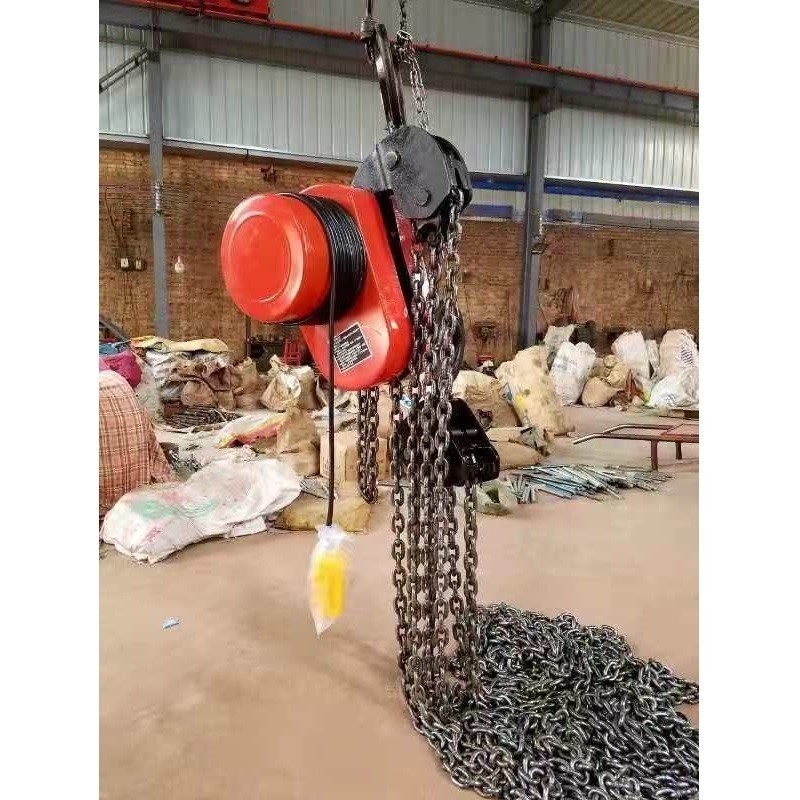

Professionele eenvoudige elektrische hefmachine voor het opheffen van lichte tanks

Grote petrochemische opslagtanks worden meestal geconstrueerd door te tillen en te kantelen. De sleutel tot het kantelproces is het optillen van de tankbody, en er zijn veel soorten specifieke processen en ondersteunende apparatuur.
Dit document introduceert voornamelijk het gebruik van de elektrische takelgroep-hef-kantelmethode bij de fabricage van grote opslagtanks, waarbij een nieuw type elektrische takel als hefapparatuur wordt gebruikt en een fijnafstemmingscircuit in het besturingssysteem wordt toegevoegd. Het systeem heeft de voordelen van soepel heffen, goede synchronisatie, snelle constructiesnelheid, lage apparatuurkosten, hoge efficiëntie, goede veiligheidszelfvergrendelingsfunctie, eenvoudige installatiekwaliteitscontrole enzovoort. Bij de constructie van grote opslagtanks heeft deze constructiemethode een hoge populariteit en toepassingswaarde.

Parameters elektrische kettingtakel met lage snelheid

Nominale hefcapaciteit	10 ton
Hefsnelheid	0,09 min/meter
Hefhoogte	4m-8m
Motormodel	YHPE-500
Motorvermogen	500W
Motorsnelheid	1380R/min
Spanning	380V
Takelmodel	HS10
Totaal gewicht	90-124KG

Schema elektrische takel kantelmethode voor het heffen van opslagtanks
N sets van 5T-3M elektrische kettingtakels worden gebruikt in de opslagtank. Het maximale gebruik van de 5-tons elektrische kettingtakel is 60% van de maximale tonnage, dat wil zeggen niet meer dan 3 ton. De maximale slag van de elektrische kettingtakel is 3 meter (de lengte kan worden aangepast).
Maak eerst de bovenste eerste cirkelplaat van de tank op de bodemplaat, installeer de expansiering op de eerste cirkelplaat, het onderste oppervlak van de expansiering bevindt zich op ongeveer 200 mm van de onderste rand van de eerste cirkelplaat en gebruik een spiraalvormige krik om de expansiering op de eerste cirkelplaat vast te draaien; Installeer hefkolommen op 400 mm afstand van de binnenwand van de tank en rangschik N hefkolommen gelijkmatig rond de binnenomtrek van de tankwand. Gebruik twee trekstangen om een achtfiguur diagonale verstevigingssteun te maken tussen het bovenste uiteinde van de kolom en de bodemplaat van de tank, en trek vervolgens de twee aangrenzende hefkolommen samen met trekstangen om een hele cirkel te vormen. Las een hefoog op de bijbehorende expansiering van de hefkolom. Las een stopblok op de tankwand aan de bovenkant van de expansiering om de expansiering te blokkeren, hang de elektrische ketting op de hefkolom aan de bovenkant van de heflus, de haak van de elektrische takel wordt aan de heflus van de expansiering gehaakt, installeer alle elektrische takels op hun beurt, sluit de voedingskabel van alle elektrische takels aan op de totale bedieningstafel, de totale bedieningstafel kan elke elektrische takel afzonderlijk bedienen, het kan ook een uniforme gecentraliseerde synchrone besturing van alle elektrische takels zijn, zet de totale voeding aan en draai vervolgens elke elektrische takel voor, controleer of de kracht van alle elektrische takels uniform is, controleer of alle hefpunten normaal zijn, als alles normaal is, kan deze worden opgetild. De totale console wordt aangepast aan centrale besturing en de algemene opwaartse knop wordt aangesloten, zodat alle elektrische takels samen omhoog gaan. Als de elektrische takels tijdens het omhooggaan geen kracht uitoefenen, moet de totale console worden omgezet in afzonderlijke besturing, de losse elektrische takels worden opnieuw voorgespannen en vervolgens de algemene lift, totdat de hoogte is opgetild tot de gespecificeerde hoogte, en ten slotte wordt de hoogte van de lift aangepast door afzonderlijke aanpassing, en vervolgens de boordplank, Na het lassen van de verticale naad en het lassen van het stopblok, laat dan alle elektrische takels als geheel zakken, zodat de eerste cirkelplaat terugvalt op de tweede cirkelplaat op de omtrek, zodat het algehele heffen van de eerste cirkelplaat is voltooid; Nadat de ringnaad is voltooid, maakt u de expansiering los, gebruikt u de elektrische takel om de hele expansiering te laten zakken tot de gespecificeerde hoogte van de tweede ringplaat en bereidt u zich vervolgens voor op de volgende lift.

Belangrijkste component

1 Motor	8 Penbus	15 Tandwiel	22 Stalen bus	29 Neerhaakrek
2 Pen tandwiel	9 Lagerkraag	16 Spline tandwiel	23 Geleidingswiel	30 Katrol
3 Pen Wiel Behuizing	10 Lagerkraag	17 Macro-as	24 Bout	31 Katrolas
4 Cycloïdaal Tandwiel	11 Ophaakbalk	18 Zij Fascia	25 Ringschild	32 Rolpen
5 Afstandring	12 Hef Haak	19 Behuizing	26 Hefketting	33 Ringschild
6 Excentriek lager	13 Hefkettingwiel	20 Minor As	27 Schot	34 Neerhaakbalk
7 Scharnierpen	14 Verstevigingsstok	21 Penrol	28 Hefkettingplaat	35 Kettingstopperplaat
