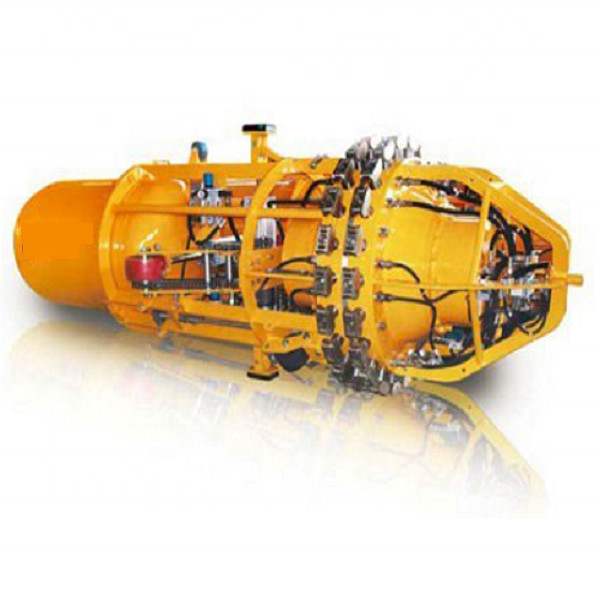

Pipeline Construction Line Up Clamp Machine
, Pneumatic Internal Line Up Clamp Machine
, Pipeline Construction Line Up Clamp Machine
Pneumatische interne line-up-klemmachine voor pijpleidingen
The pneumatic internal mouthpiece produced by our company is developed by absorbing advanced technology and experience of domestic and foreign products and combining with the construction characteristics of Chinese pipeline construction enterprises. Gebruik van perslucht als energiebron, geen vervuiling, speciaal geschikt voor de bouw van waterleidingen en olie- en aardgasleidingen met hoge milieubeschermingsvereisten.Het heeft de voordelen van betrouwbare prestaties, sterke aanpassingsvermogen, snelle werking, nauwkeurige matching, compacte structuur, eenvoudige bediening en nauwkeurige afwijkingsregeling.De kwaliteit en de prestaties van het product kunnen worden vergeleken met de internationale vergelijkbare producten, met inbegrip van de pneumatische binnenkant van het type vrije ruimtemondstuk, koperen schoen type pneumatische binnenkantmondstuk, Marine pneumatische binnenkantmondstuk, vul de binnenlandse markt in.
Productkenmerken
1.Eenvoudige structuur en mooi uiterlijk
2.Lichte gewicht, snelle loopsnelheid, sterke klimvermogen, klein brandstofverbruik
3.Grote steun, nauwkeurige afstemming van de vrijheid, verbeteren de bouwefficiëntie sterk
4.De kleponderdelen worden geïmporteerd, het gewricht is gemaakt van roestvrij staal materiaal om ervoor te zorgen dat het luchtpad is schoon, en het gewricht is C-type structuur om te zorgen voor betrouwbare afdichting prestaties
5.Het loopraam wordt strikt vervaardigd in overeenstemming met de technologische gereedschappen om de prestaties van de wandelwiel te waarborgen en de prestaties van de hele machine te verbeteren
6.Van de productie tot de installatie en inbedrijfstelling wordt de hele machine strikt uitgevoerd in overeenstemming met nationale normen en processen.waarborgen dat de mate van verkeerd uitlijning en de nauwkeurigheid van de afwijkingsregeling binnen 0 liggen.5 mm, voldoet aan de eisen van de normen voor de bouw van pijpleidingen
Productparameter
|
Niet-zelfrijdende klem (handmatig getrokken)
|
|
Model
|
Grootte van de buis
|
Piston nr.
|
Pistonvermogen
|
L
|
W
|
H
|
Gewicht
|
Koepel
|
|
(mm)
|
(KN)
|
(mm)
|
(mm)
|
(mm)
|
(kg)
|
(m3)
|
|
HGDNQ6"
|
168
|
6X2
|
134
|
1473
|
150
|
150
|
36
|
0.04
|
|
HGDNQ8"
|
219
|
6X2
|
209
|
1593
|
189
|
189
|
53
|
0.06
|
|
HGDNQ10
|
273
|
6X2
|
382
|
1665
|
240
|
240
|
60
|
0.09
|
|
HGDNQ12-14"
|
305-357
|
6X2
|
405
|
1751
|
280
|
280
|
100
|
0.14
|
|
Zelfrijdende klem (reist met eigen kracht)
|
|
Model
|
Grootte van de buis (mm)
|
Pistons (nr.)
|
Pistonen
Vermogen (KN)
|
Motorvermogen (hp)
|
L (mm)
|
W (mm)
|
H (mm)
|
Gewicht
(kg)
|
Koepel
(M3)
|
|
HGDNQ16-18
|
406-457
|
8x2
|
959
|
1
|
2132
|
360
|
360
|
188
|
.29
|
|
HGDNQ20-22
|
508-559
|
10x2
|
1057
|
1.5
|
2434
|
480
|
480
|
296
|
.59
|
|
HGDNQ22-24
|
559-610
|
12x2
|
1268
|
1.5
|
2500
|
530
|
530
|
390
|
.72
|
|
HGDNQ24-26
|
610-660
|
12x2
|
1268
|
1.5
|
2672
|
580
|
580
|
418
|
.90
|
|
HGDNQ28-30
|
711 tot en met 762
|
12x2
|
1748
|
1.5
|
2700
|
670
|
670
|
512
|
1.2
|
|
HGDNQ30-32
|
762-813
|
14x2
|
2937
|
3
|
2938
|
690
|
690
|
733
|
1.4
|
|
HGDNQ34-36
|
864 tot en met 914
|
16x2
|
2937
|
3
|
3020
|
790
|
790
|
779
|
1.8
|
|
HGDNQ36-38
|
914 tot en met 965
|
18x2
|
2937
|
3
|
3188
|
860
|
860
|
865
|
2.4
|
|
HGDNQ40-42
|
1016-1067
|
20x2
|
2937
|
3
|
3029
|
980
|
980
|
982
|
3.0
|
|
HGDNQ46-48
|
1168-1219
|
20x2
|
4855
|
3
|
3100
|
1050
|
1050
|
1420
|
3.7
|
|
HGDNQ48-50
|
1219-1270
|
22x2
|
4855
|
3
|
3517
|
1120
|
1120
|
1876
|
5.2
|
|
HGDNQ52-54
|
1321-1372
|
22x2
|
4855
|
3
|
3520
|
1210
|
1210
|
1988
|
5.4
|
|
HGDNQ56
|
1422
|
22x2
|
4855
|
3
|
3500
|
1310
|
1310
|
2187
|
6.6
|
|
HGDNQ60
|
1524
|
22x2
|
4855
|
3
|
3500
|
1310
|
1310
|
2187
|
6.6
|
|
HGDNQ62-66
|
1574-1676
|
24x2
|
4855
|
3
|
3864
|
1557
|
1557
|
2887
|
10.0
|
|
HGDNQ68-72
|
1727-1727
|
24x2
|
4855
|
3
|
3864
|
1557
|
1557
|
2887
|
10.0
|
|
HGDNQ76-80
|
1930 tot en met 2032
|
30x2
|
4855
|
3
|
4000
|
1800
|
1800
|
3855
|
13.0
|
Belangrijkste onderdeel van het product
Hoofdonderdelen van het mondstuk: mondstukassemblage (Zwellingsblok), vrije cilinder, stuurconstructie, loopframe, loopwiel, remconstructie, benzintank, voorkooiframe, joystick (gaspijp), gaswegconstructie, enz.,met een vermogen van niet meer dan 50 W,Zie de foto hieronder.
7, verstelbare moer
10, reminstallatie
13,Achterste wandelwiel
Toepassing van de belangrijkste component
- A.In de eerste plaats deluchtcompressoris verbonden met dejoystick (gaspad)en de luchtinlaatpijp op devoorkooiframemet een hogedrukslang en een snel verbinding om het doel van het vullen of vullen van lucht te bereiken;joystick (gaspad)wordt vervolgens aangesloten op de stuuras op devoorkooiframedoor een haak.
B.Dejoystick (gaspad)is gelast met holle stalen buizen en heeft als functie:
1,Aanvullend gasvolume. 2, Beheersing van het luchtpad: voorste rij stijgt, voorste rij krimpt, achterste rij stijgt, achterste rij krimpt, openingsruimte, sluitingsruimte.Controleer de voorwaarts beweging van het mondstuk.
C.De besturingskabelwordt gebruikt om derijden, lopen, remmen, vooruit en achteruit wijzen.Bij het lopen moet de voorwaartslopende kabel worden gespannen en de automatische rem wordt ingedrukt wanneer deze wordt losgelaten om te hoge snelheid bij afdaling te voorkomen.Als het nodig is om verder te gaan, snel strak de kabel en snel los de kabel om het punt lopen te realiseren.
D.DegastenkDe machine is aan het eind van het mondstuk geïnstalleerd en heeft de volgende functie:
E. Demondstuk assemblageis het kernonderdeel van de kleminrichting, dat bestaat uit de cilinder, de distributeur en twee groepen zwellingsblokken (houdklem), enz., die voornamelijk de matching voltooien.
