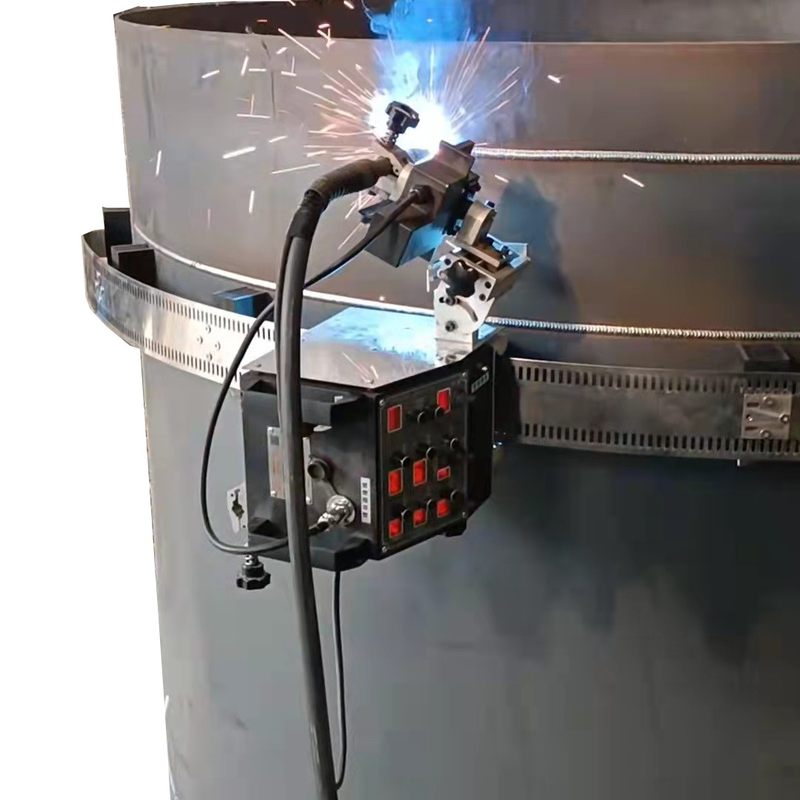

Eenvoudige tank lassen trekker met een recht en flexibel spoor

Lasprocedure

Rechte spoorlijnen:

Stap 1: Gebruik 6 M4X12 hexagonale stopcontact schroeven om 3 sets magneetzitjes op het spoor te installeren.Een andere reeks sporen kan worden overlapt op de eindverbindingsplaat en onbepaald worden gebruikt.

Stap 2: Installeer de lasrobot op een spoor vanaf het ene uiteinde van het spoor, let op de loopclutch in de open positie.

Flexibel spoor:

Stap 1: Monteer 3 sets magneten op 3 magnetposities in het midden van het spoor met behulp van 12 M6X16 platte kopbouten.

Stap 2: Laat de bandkoppeling los, installeer de lasrobot op de band, sluit de bandkoppeling en de gastheer kan op de band glijden.de hoofdmotor normaal kan draaien wanneer deze in gebruik is.

Stap 3: Installeer de persplaat, de ultradunne vlakke pad en de zachte rails op het aluminiumblok met 3 M6X16 vlakke bouten, trek de spoorlijn aan en monteer deze.Een andere reeks spoorpunten kan onder de platen worden geplaatst voor oneindige circulatie..

Stap 4: Stel het externe hulpmiddel in een redelijke hoogte, het externe hulpmiddel glijdt op het laspistool om tijdens het lassen te ondersteunen,kan effectief voorkomen dat het laspistool hoog en laag of schudden.

Gemeenschappelijke installatie

1Bevestig de flitser aan de clip en trek hem strak.

2. Bevestig de fakkel aan de clip en strenger. Installeer de lasbesturing draad (pistool einde) hier en strenger.

3. Installeer de lashandvatselbesturingskabel (staart) op de kragbok (links), installeer de draadvoederbesturingskabel op de kragbok (rechts) en trek hem aan.

4. Verwijder de 2 draden van de schroevendraaier, schroef of soldeer het schroefverbindingspunt aan de oorspronkelijke schroefleiding, plak de isolatieband,installeer de aansluiting van de draadvoeder op de voedingsbak naar het omvormingspakketDe aansluiting van de powerbox is aangesloten op een AC220V 50/60Hz stroomtoevoer voor gebruik.

5Installeer de oscillator-besturingslijn hier en trek hem strak.

6. Installeer de lasdraad op de draadkaart, let op de oscillatie van de draadwiggler en laat voldoende ruimte voor storingen, anders zal het de draad beïnvloeden en de wiggler beschadigen.

7Installeer de stekker van de stuurleiding van de draadvoerder en de twee persgaten aan het eind van het lashandvat aan de draadvoerder (Panasonic) en trek deze aan.
