Geavanceerd hydraulisch hefsysteem voor tankheffen met PLC-besturing

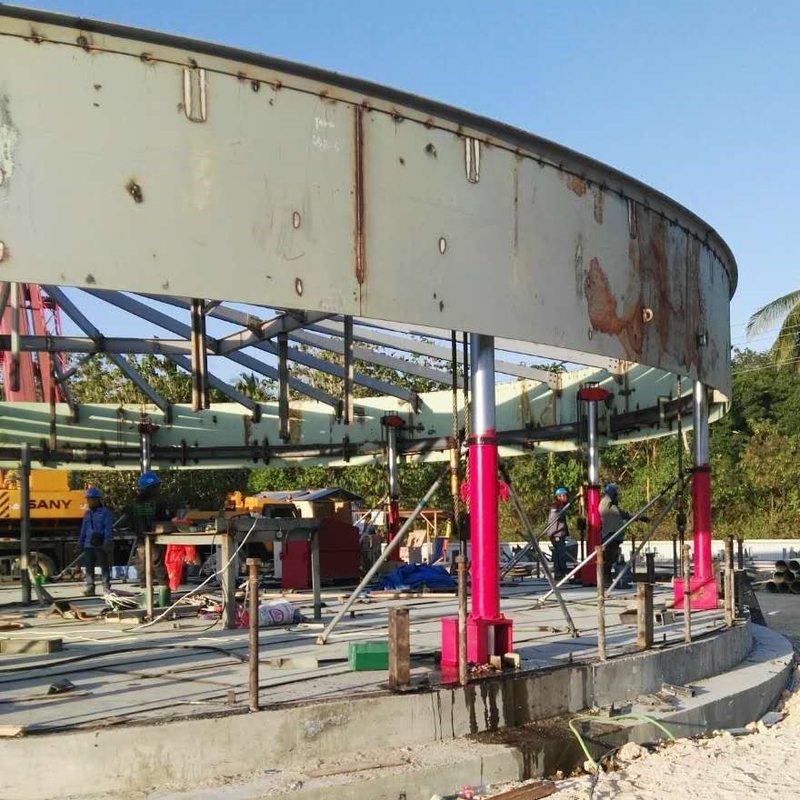

YT-C type hydraulische opslag tank heftoerusting is een set van grote hydraulische heftoerusting speciaal ontwikkeld door ons bedrijf voor nationaal ruwe olie reserve project in 1994.Zolang het aantal hydraulische cilinders en pompstationsystemen wordt verhoogd of verlaagd, kan dit type apparatuur worden toegepast op de omgekeerde constructie van grote opslagtanks met verschillende volumes, variërend van duizenden tot honderdduizenden kubieke meter.
Het besturingsonderdeel gebruikt Siemens PLC modulair ontwerpconcept, eenvoudige bediening, betrouwbare kwaliteit. De hydraulische cilinder kan worden gebruikt voor eenmalige of meervoudige hefhoogte aanpassing,en kan ook worden gebruikt voor gecentraliseerde controle van meerdere groepen.Door meer dan tien jaar praktijk samenvatting, blijven we de apparatuur te optimaliseren, het productieproces te verbeteren, zodat de kwaliteit van het product en de prestaties sterk verbeterd,De meeste gebruikers prijzen.

★De algemene structuur van de apparatuur

1De totale kracht en de zijkracht van de apparatuur worden strikt berekend en met succes toegepast.

2De structuur is strikt en compact, de uitgangskracht is verstelbaar, de aansluitingssnelheid voldoet aan de aansluitvereisten en de synchronisatie nauwkeurigheid is hoog.

★Werkingsbeginsel van de apparatuur

De krachtoverdracht:uitgangskracht van de hydraulische cilinder → staaldraadtouw → stijgende ring (gesweisd met hefbuis) → ribbenplaat voor het overbrengen van kracht → tankwandhakken

Beheersingsproces:

1, Pump station control box (rotating selection button) → Centralized control operation box (Figure 1-3) → hydraulic jacking pump station (solenoid of valve group) →PLC devices → centralized control operation box → hydraulic jacking pump station → integral or partial lifting or lowering of hydraulic cylinder.

2, Pompstation bedieningsbak (roterende selectie knop) → bedieningshandgreep → hydraulische cilinder (een of meerdere) fijn instellen op en neer.

Technische parameter

Opmerkingen:op maat

Dat doen we.

1We kunnen u de meest geschikte configuraties aanbieden om de bouwtijd te verkorten.
2We kunnen u alle technische documenten en adviezen verstrekken om u te ondersteunen bij de klaring van de bouwprocedure
3We kunnen het meest geschikte aantal hydraulische jack berekenen volgens het gewicht van de tank
4We kunnen uw geschikte hydraulische aansluiting leveren met een veel competitievere prijs van onze langdurige zakenpartner als u dat nodig heeft.
5Wij kunnen de opleiding van medewerkers op het terrein, de exploitatie of de dienstverlening van mankracht of als onderaannemer verlenen.
