De pijpleider is een belangrijke bouwmachine bij de bouw van olie- en aardgasleidingen, die voornamelijk wordt gebruikt voor de distributie,met een diameter van niet meer dan 50 mm.
Belangrijkste component
Een serie HGY-buiskraan met Cummins-motor en kruipend chassis, stijve structuur, verlengende en verruimende kruipende, hydraulische mechanische transmissie.
Het werkapparaat heeft een volledige hydraulische aandrijving, die voornamelijk 3 acties vervult: opheffen en landen van de haak; schommeling van de boom; opheffen en landen van tegengewichten.
Twee afzonderlijke hydraulische lieren drijven de boom en de haak.De kraan is voorzien van de intelligente monitor van de kraan, de automatische limietvoorziening van de haak en de automatische limietvoorziening van de boom, die in realtime de werktoestand van de kraan kan controleren en controleren.De DGY-buiskraan heeft een goede micro prestaties en snelle haak valfunctie.
Productparameter
| Model |
HGY20 |
HGY40 |
HGY70 |
HGY90 |
| Max.hefcapaciteit |
25 t |
45.7t |
70 t |
90 t |
| Nominaal hefvermogen |
21.25t |
38.25t |
59.5t |
76.5t |
| Werkgewicht (ca.) |
22 t |
35 t |
49 t |
55 t |
| Dimensies van de scheepvaartlijnen voor de hoofdapparatuur ((L*W*H) |
4150 × 3050 × 3250 (mm) |
4855 × 3384 × 3270 (mm) |
5630 × 3400 × 3540 (mm) |
5630 × 3436 × 3540 (mm) |
| Verzendgewicht voor hoofdapparatuur |
21.5t |
26 t |
37.5t |
38.9t |
| Gemiddelde bodemdruk |
76.4KPa |
85.2KPa |
87.3KPa |
86.6KPa |
| Min. grondvrijheid |
480 mm |
490 mm |
550 mm |
550 mm |
| Max.afwisselbaarheid |
25° |
25° |
25° |
25° |
| Toepasselijke omgeving |
-50 °C ~ + 65 °C |
-50 °C ~ + 65 °C |
-50 °C ~ + 65 °C |
-50 °C ~ + 65 °C |
| Motor |
Model |
SHANGCHAI SV11CB |
CUMMINS NT855-C280 |
CUMMINS NT855-C280 |
CUMMINS NT855-C280 |
| Nominaal vermogen |
120 kW |
169 kW |
239 kW |
257 kW1850 tpm |
| Nominale toerental |
1850 tpm |
2000 tpm |
2000 tpm |
2000 tpm |
| Loopsysteem |
Operatiemodus |
Joystick |
Joystick |
Joystick |
Joystick |
| Theoretische snelheid |
Vooruit ((shift2) |
3.29/5.28 km/u |
3.6/6.6 km/u |
3.6/6.6 km/u |
3.6/6.6 km/u |
| Achteruit ((verschuiving2) |
4.28/7.59 km/u |
4.3/7.7 km/u |
4.4/7.8 km/u |
4.4/7.8 km/u |
| Lengte van het spoor op de grond |
2635 mm |
3050 mm |
3620 mm |
3620 mm |
| Spoorwijdte |
560 mm |
660 mm |
760 mm |
760 mm |
| Aantal spoorrollers |
7x2 |
7x2 |
9x2 |
9x2 |
| Kraansysteem |
Bereikvorm |
Het draadtouwluffingsformulier |
Het draadtouwluffingsformulier |
Het draadtouwluffingsformulier |
Het draadtouwluffingsformulier |
| Werkwijze |
De hydraulische bedieningshandgreep |
De hydraulische bedieningshandgreep |
De hydraulische bedieningshandgreep |
De hydraulische bedieningshandgreep |
| kraanverbinding |
De lengte van de kraan |
6000 mm |
7500/8500 mm |
7600/8600 mm |
8600/9600 mm |
| Maximale hefhoogte |
4909 mm |
6100/7050 mm |
6100/7050 mm |
7050/9600 mm |
| De kraan schakel luffing hoek |
0 tot 85° |
0 tot 86° |
0 tot 86° |
0 tot 86° |
| Hoek snelheid ((zes tot acht keer) |
0~12,0 m/min |
0~6,2 m/min |
0~7,0 m/min |
0~7,0 m/min |
| Verhoogtijd ((vier tot vijf keer) |
25s |
20e |
32s |
40s |
Voordelen van het product
1De prestaties van de pijpleiding zijn goed.
De installatie is speciaal ontworpen voor de moeilijke pijpleiding.
2, Sterk vermogen om op helling te werken
Een laag zwaartepunt, een uitstekend machinaal evenwicht en een differentiële stuurfunctie dragen bij aan een superieure hanteerbaarheid en een hoogwaardig vermogen in smalle werkgebieden.
3Makkelijk te bedienen
Uitgerust met een arbeidsbesparend, ergonomisch bedieningsapparaat, kan met één hand alle bedieningsapparaten en functies van de buiskraan worden bediend.De gemeenschappelijke cabinefunctie tussen de verschillende typen kraan maakt het gemakkelijker te gebruiken.
Productkenmerken
A. Uitstekende prestaties
1, De geïntegreerde aandrijflijn met differentiële stuurinrichting en het bijgewerkte hydraulische systeem werken samen om het vermogen en de verbeterde machinehantering te bieden die voor elke kraantoepassing vereist zijn.
2, Elektro-hydraulische apparaten verhogen de productiviteit van de machine door een betere respons en nauwkeurige besturing van variabele snelheidsmotoren met zwaar beladen lieren te bieden.
3De uitstekende vorm van het tegengewicht verbetert het hefvermogen.
4Het verschil in stuurvermogen zorgt voor maximaal vermogen op beide sporen en zorgt voor uitstekende stuurprestaties, zelfs wanneer de boem is geladen, terwijl het rijgedrag in smalle bedieningsposities wordt verbeterd.
5Het verbeterde zwaartepunt, het verlengde spoorondersteuningswiel en het verplaatste achtergeleidingswiel geven het spoor een groter grondoppervlak, waardoor het vermogen van de machine om op heuvels te werken wordt verbeterd.
B. ontworpen voor gebruikers
1, Uitgerust met een machine bedieningshandgreep, kan één hand alle machine bedieningsapparaten en functies van de kraan bedienen.
2De bedieningshandleiding is ergonomisch ontworpen, wat de inspanning in de bediening en de redelijke positionering bespaart.
3De controle van het dubbele rempedaal verbetert de besturing en het stuurvermogen van de machine.
4, Het planetary gear differential steering systeem vergemakkelijkt een superieure hantering in krappe bedrijfsruimtes en verbetert de prestaties op de berg.
C. Ingebouwde veiligheidsvoorziening
1, is de belastingmomentindicator (LMI) standaard.
2, handige ladders, stuur en leuningen vergemakkelijken een veilige toegang tot de cabine.
3Een groot dakraam met een intrekbare zonnescherm, extra spiegels en hellende deuren zorgen voor een beter zicht op de greppel, de boom en het cilinderblok.
4Het standaard systeem voor het opsporen van de positie van de bediener laat de machine draaien wanneer de bediener niet zit, maar vergrendelt de aandrijflijn om toevallige beweging te voorkomen.
5De achteruitkijkcamera is standaard en twee extra camera's zijn optioneel om het zicht rond de machine verder te verbeteren.

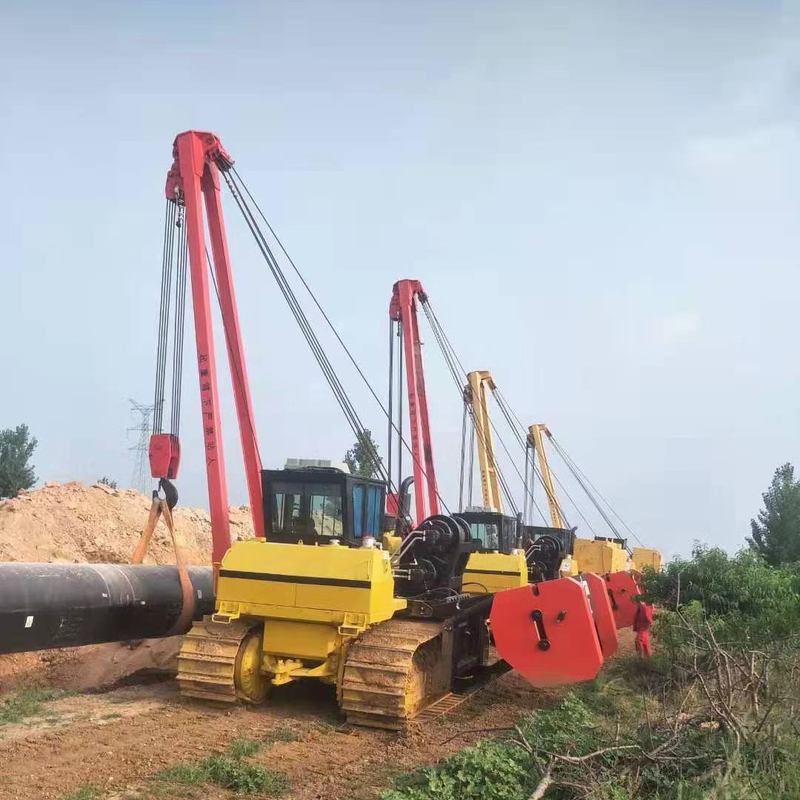

Productfoto's
